【实操派】汇川变频器-Err12-Err.12输入缺相故障

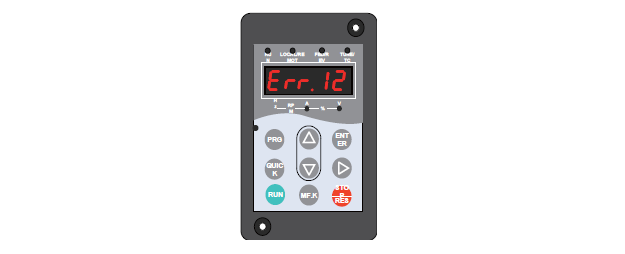

1.故障现象

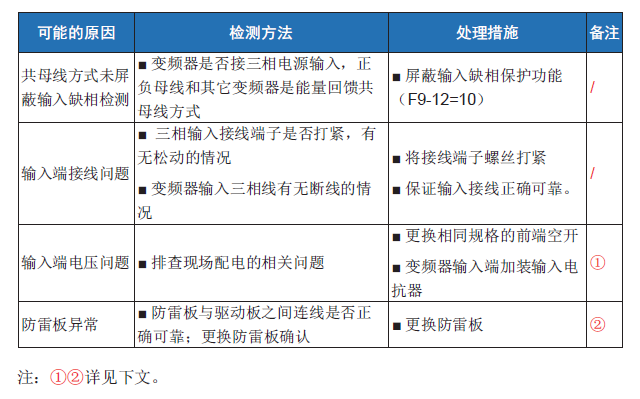

2.排障流程


3.排障详细流程
①变频器输入端电压问题排查
万用表交流电压档测试变频器输入端三相电压，若存在明显波动、跌落或三相不平衡，则需要排查是电网问题还是输入空开问题。对于 380V/480V输入等级变频器，输入电压允许波动范围是 323V~528V(万用表交流电压档测试)。三相之间相差15% 以上即可认为三相不平衡。
1)输入空开问题

• A输入空开可以完全不带电(前面有总开关且客户允许关闭):万用表打到电阳档多次测试输入空开的通断电阻是否正常，正常通态电阻为零，断态电阻无穷大。
• B.输入空开不方便断电(前面总开关不允许断电):万用表打到交流电压档，在空开闭合的前提下，变频器运行时，分别测试输入空开前端和后端的三相电压是否分别一致。如前端三相电压正常，而后端电压其中有一相不正常，说明空开存在问题，需要更换空开。2)输入电网问题输入电网谐波明显可能会误触发 Em12 故障，在变频器加装三相交流电抗器可有效抑制谐波，从而避免误报，现场可协调客户再变频器前端加装输入交流申抗器具体型号在变频器用户手册里面有推荐。




②防雷板异常

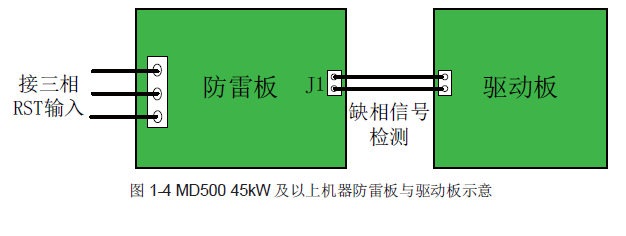

45kW 及以上机器有独立防雷板，防雷板上有输入缺相检测电路，其通过一个2pin端子接到驱动板，查看防雷板与驱动板之间的输入缺相信号线是否连接可靠:若防雷板是否明显损坏或腐蚀严重，更换防雷板确认问题是否解决。防雷板样式和位置可参见“附录 B:变频器主要部件说明”。
