【实操派】汇川变频器-上电无显示-数码管不显示-闪烁

上电后，控制面板不亮或者周期性短时间闪烁

可能原因
1、电网电压没有或者过低
2、变频器驱动板上的开关电源故障
3、整流桥损坏
4、变频器缓冲电阻损坏
5、控制板、键盘故障
6、控制板与驱动板、键盘之间连线断

解决方案
1、检查输入电源
2、检查母线电压
3、重新拔插8 芯和28 芯排线
4~6、寻求厂家服务

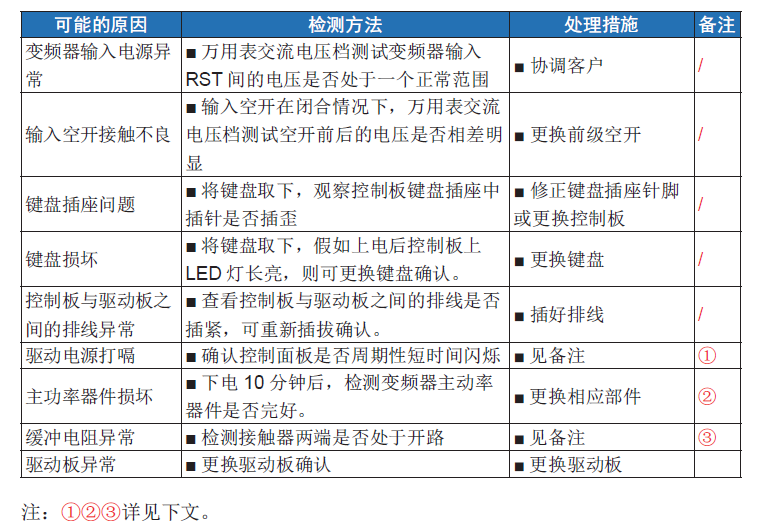

排查流程：



三、详细检测方法与处理措施:

①驱动板电源打嗝
驱动板电源打嗝保护时，控制面板会周期性短时间闪烁显示，一般是因为驱动板电源的某路输出存在短路情况。此时，需要在现场大致排查哪路负载存在短路情况。
1)散热风扇损坏:散热风扇是否损坏不能用万用表测出，应该拔掉散热风扇，然后重新上电，如果显示屏能正常显示，则说明驱动风扇已损坏，需要更换。

2)控制板负载短路:更换控制板确认问题是否存在。
3)其他负载短路:其他负载短路在现场不好排查，一般的短路负载为以上两种。

②主功率器件损坏
检测方法参考“Err02/03/04 过流故障”部分2内容。

③缓冲电阻异常
万用表选择电阻档，测试接触器两端是否处于开路，如果开路，则说明缓冲电阻异常，需排查:
1)缓冲电阻是否开路:下电 10 分钟后，查看变频器内部的缓冲电阻外观是否完好，万用表电阻档确认缓冲电阻是否已开路。
2)缓冲电阻电阻没有接入电路中:对于有独立的缓冲电阻板的机器，缓冲电阻板通过排线并接到接触器两端，这种情况下需要确认排线是否接好。

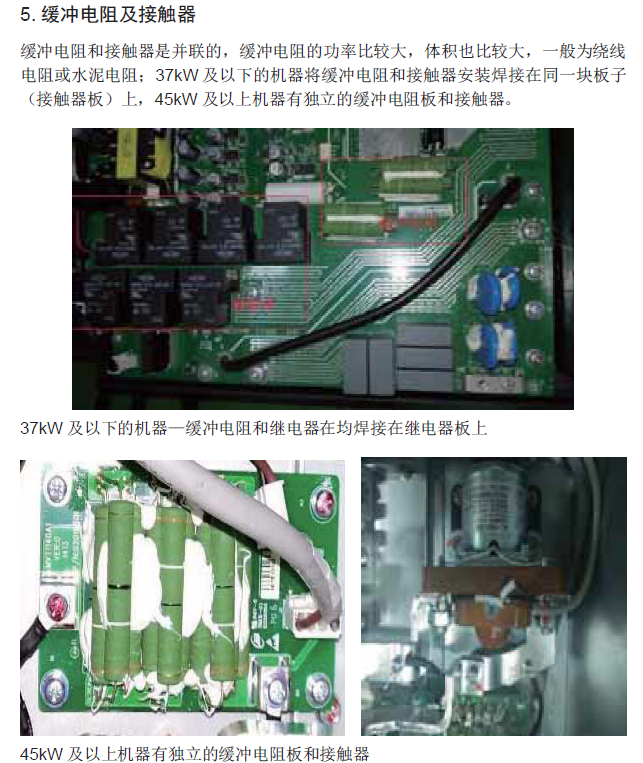

注:缓冲电阻和接触器的样式可参见“附录 B:变频器主要部件说明”。
