[IS620伺服] 【实操派】汇川伺服Er.920-Er920制动电阻过载

[复制链接]

0 3783

Julius_wen 2021-10-31 11:01:44 | 显示全部楼层 |阅读模式

附件下载，需登录可以查看贴内更多信息

您需要登录才可以下载或查看，没有账号？立即注册

[md]

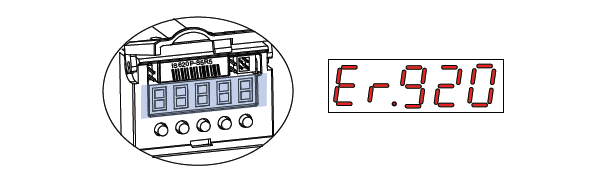

## 故障现象

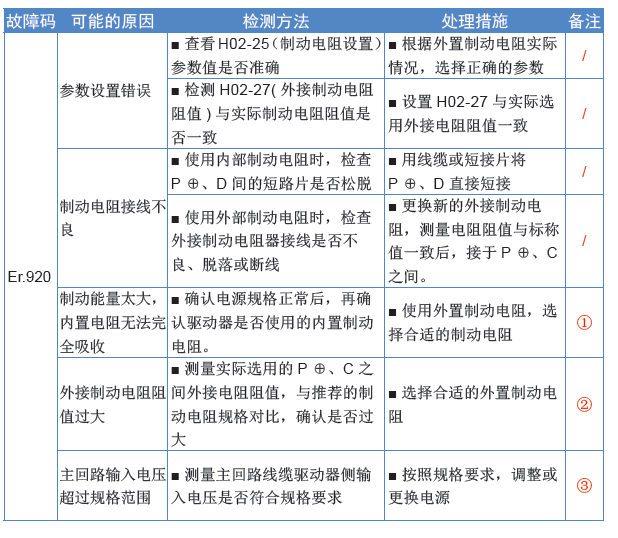

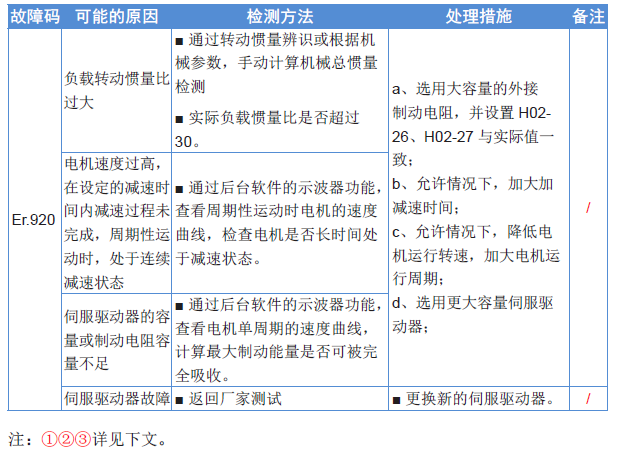

## 排障流程

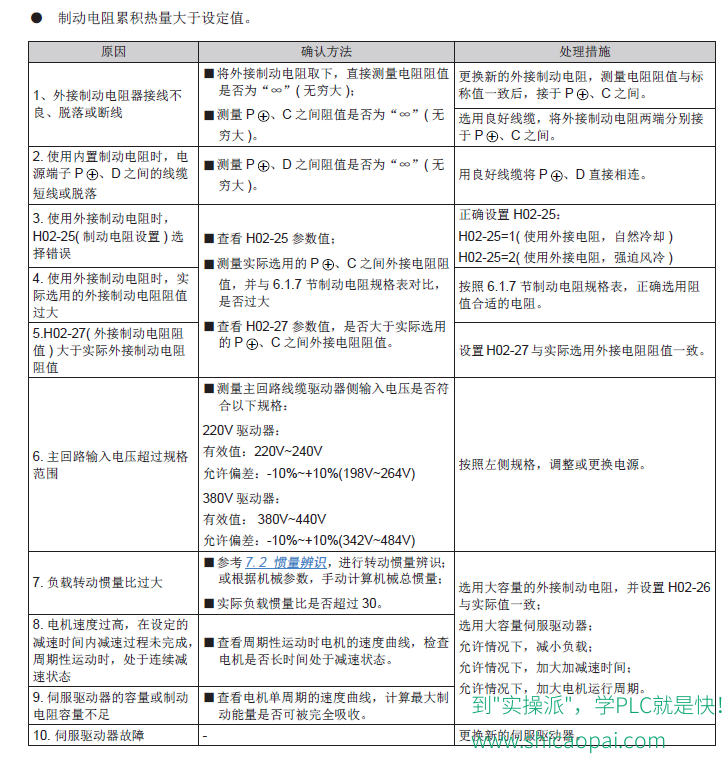

## 详细检测方法与处理措施

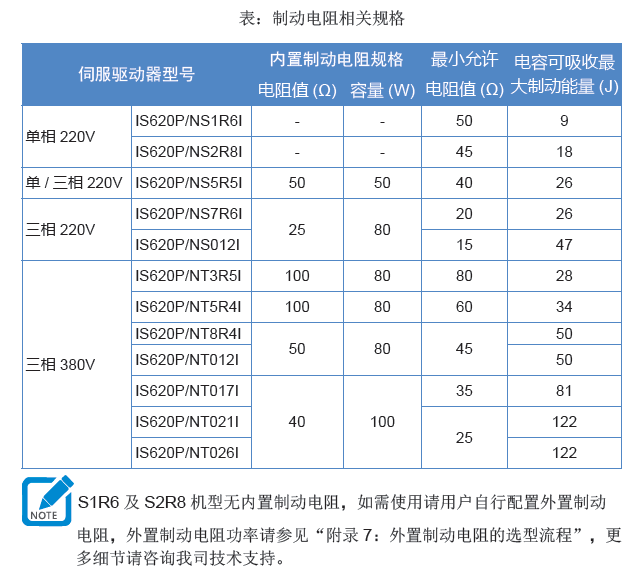

### 外置制动电阻配置

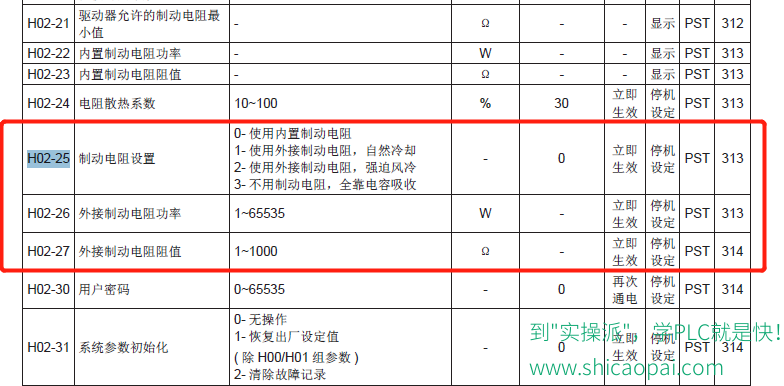

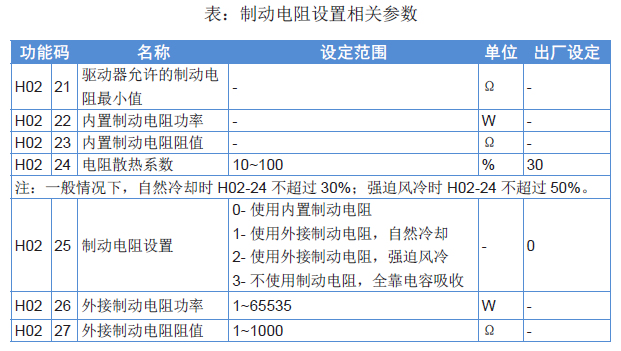

检查制动电阻相关参数设置是否合理。使用内置制动电阻时，应该使用驱动器默认的出厂参数。使用外置制动电阻时H02-26 或者H02-27 设置值比实际电阻的功率或者阻值更大时，会导致故障。

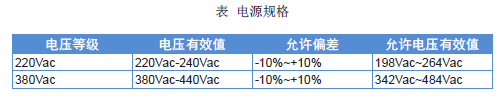

### 检测主回路电源输入电压
万用表调到电压（交流）档，测量输入电源的RS、RT、ST 间的电压。

380V 等级驱动器相间超过537V，220V 等级驱动器相间电压超过297V 会导致母.线电压过高，报警Er.400。

若220V 驱动器接入380V 电源，驱动器如果没炸机，会报警Er.400。
驱动器受到雷击影响，会导致母线电压升高，导致驱动器报警Er.400。
