【实操派】汇川变频器-Err19-Err.19电机调谐故障

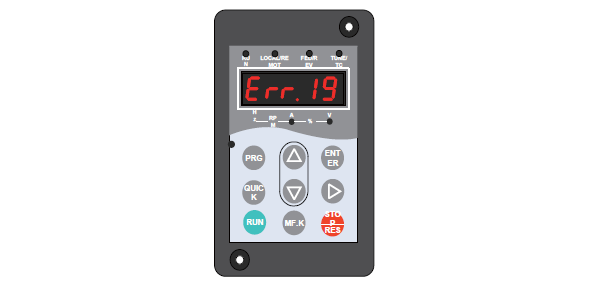

1.故障现象

2.排障流程

可能原因	检测方法	处理措施	备注
电机缺相	检测电机接线	重新接好电机线	无
电机缺相	检测变频器接线端子是否损坏导致接触不良	更换接线端子	无
编码器问题	参考“Err.20故障”检测	排查编码器问题	无
通过故障字码判断	若支持故障字码，可参考故障字码	参考故障字码定位问题	①

3.详细检测方法与处理措施
参考故障字码定位问题
1)MD810 请参考《MD810 系列标准型多机传动变频器用户手册》第8章。2)MD500E 报 Err19 故障后不要复位，然后观察字码 U0-45，U0-45=1或2:

• F2-10 转矩上限设置的过小
• 编码器线数不对或者换算的极对数不对，也就是额定转速或者额定频率设置不对
• 编码器 PG 卡没有接好或者损坏
• 编码器类型设置不对，如旋变设置为 ABZ 或者 UVW编码器 PG 卡没有接好或者损坏
• 如果排查上面的参数没问题，编码器也正常，可通过将 F9-75 的十位设为0 屏蔽此故障，然后重新调谐，如果仍报其它故障，调谐无法通过，可将编码器的相序F1-30 设反，然后重新调谐，如果还无法通过，可能是电机负载太重，建议更换更大的机型尝试
