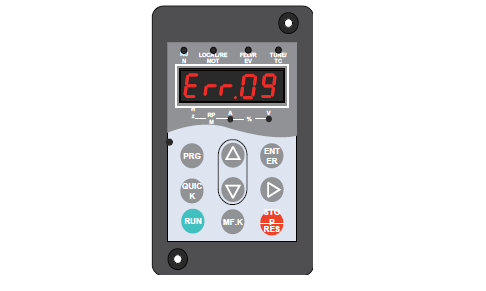

汇川变频器-Err09-Err.09欠压故障

可能原因
1、瞬时停电

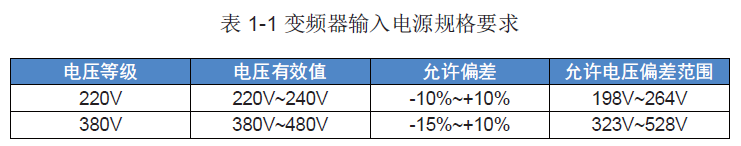

2、变频器输入端电压不在规范要 求的范围
3、母线电压不正常
4、整流桥及缓冲电阻不正常
5、驱动板异常
6、控制板异常

|故障原因及解决方案
1、复位故障
2、调整电压到正常范围
3、寻求技术支持
4、寻求技术支持
5、寻求技术支持
6、寻求技术支持


一：故障现象

二、简易原因分析及解决措施
原因1：瞬时停电
处理措施1：使能瞬停不停功能（F9-59），可以防止瞬时停电欠压故障

原因2：变频器输入端电压不在规范要求的范围
处理措施2：调整电压到正常范围
原因3：母线电压不正常
处理措施3：寻求技术支持
原因4：整流桥、缓冲电阻、驱动板、控制板异常

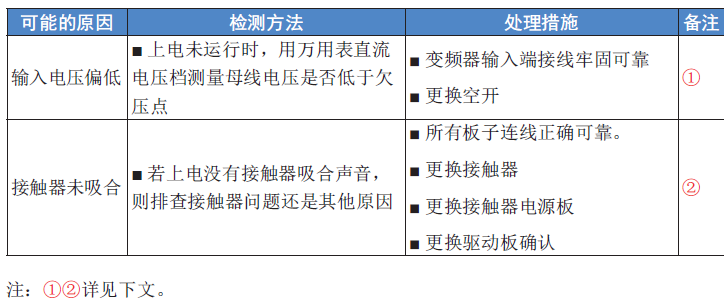

三、排障流程：

① 检测主回路电源输入电压
万用表打到直流电压档，测量变频器母线电压。单相220V输入变频器母线电压低于210V，三相380V输入变频器的母线电压低于350V(欠压点由 A5-06 设置，默认是350V)，运行会报警 Err.09。

若变频器输入端电压明显偏低，则排查以下原因:
1)前端空开接触不良:输入空开完全不带电的情况下，多次测试其两端的通断阻值是否正常，正常情况下，输入空开处于新杰时，其两端的阳抗为无穷大:处于通态时，其两端阻抗接近短路，万用表电阻档测试的阻抗为在 0.5Q 以内。如果输入空开不方便新电，则在变频器运行时，测试输入空开前后的电压是否一致，如果明显不一致，则说明输入空开存在问题。
2)排查配电线路中的其他问题，变频器输入端连线是否打紧。
3)输入空开前段电压也明显偏低，则需要排查客户配电方面的原因，如变压器容量是否偏小。


②排查接触器问题 还是其他问题

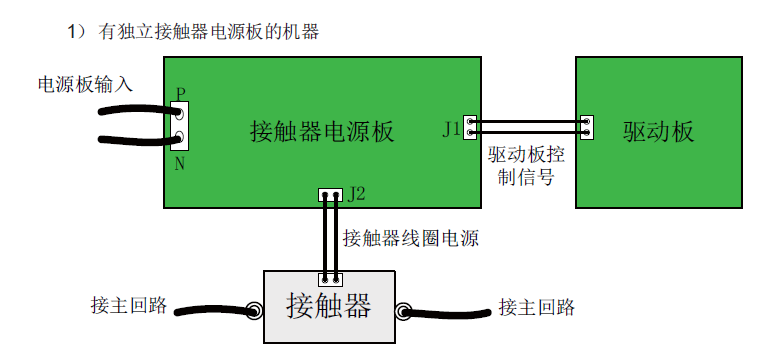

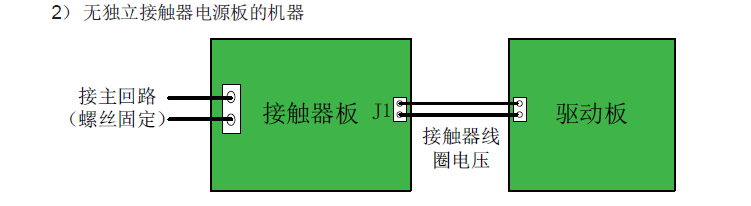

打开机器，查看机器盖板，查看机器是否有独立的接触器电源板。接触器和驱动板样式可参见“附录 B:变频器主要部件说明”。拆开机器后，根据接触器是否接到一个独立电源板，判断机器是否有独立的接触器电源板。

上电后，万用表直流电压档测试接触器线圈+24V电源(J2端口,这里只是示意说明，实际板子不一定是J2):
A.线圈供电正常，确认接触器 J2排线是否插好，重新插拔确认;更换接触器确认。
B.线圈供电不正常，万用表直流电压档测试接触器控制信号(J1端口)是否正常。若控制信号正常，则更换接触器电源板确认;
C.接触器控制信号不正常:查看板间接线是否正确可靠，电压采样系数(FF-08)是否设置有误(不在 95%~105% 范围内)。




上电后，万用表直流电压测试图中的J1端口电压(图中只是示意，实际板子上可能不是 J1)，检查接触器线圈 +24V供电电源是否正常:

A.线圈供电正常，更换接触器确认:
B.线圈供电不正常，查看板间接线是否正确可靠;电压采样系数(FF-08)是否设置有误(不在 95%~105%范围内);如果没有以上没有问题，则更换驱动板确认。
