【实操派】汇川IS620伺服上电跳闸

[md]
## 故障现象
☞ 驱动器上电时，供电回路上的空气开关跳闸

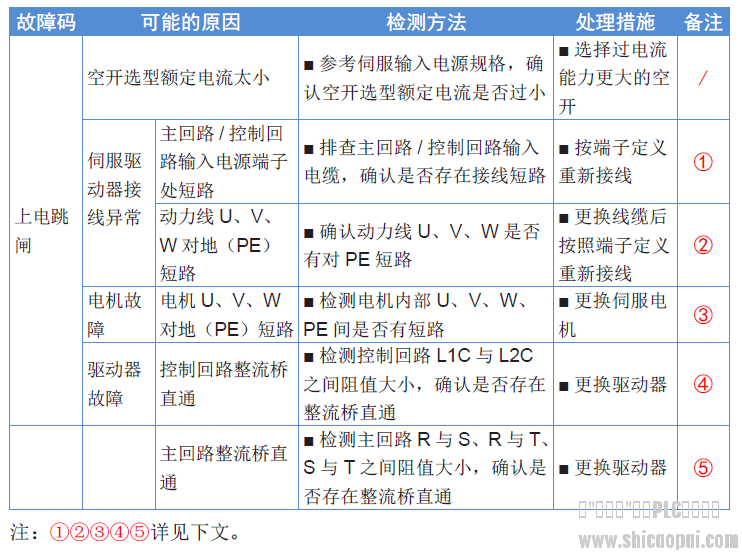

## 排障流程


## 详细检测方法与处理措施：

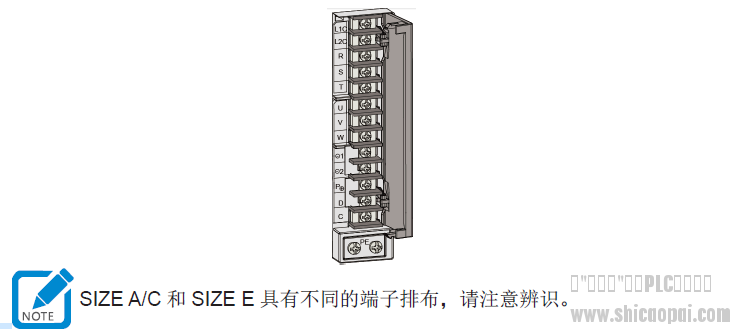

### 接线端子排布


### 确认动力线U、V、W 是否有对PE 短路

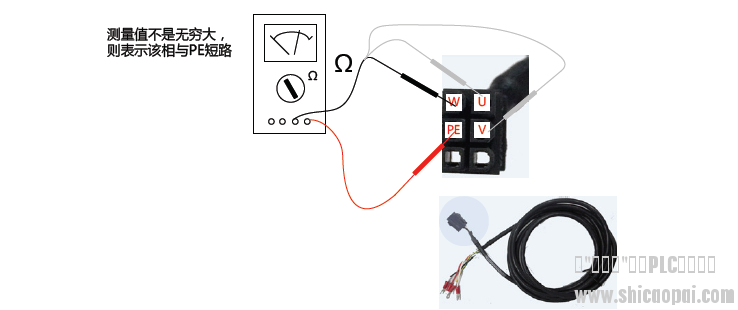

确认方法：将动力线缆拔下（驱动器侧和电机侧均断开），用万用表电阻档依次测量线缆上U&PE、V&PE、V&PE 的阻值，阻值不是无穷大，则可确认动力线U、V、W 对PE 短路；

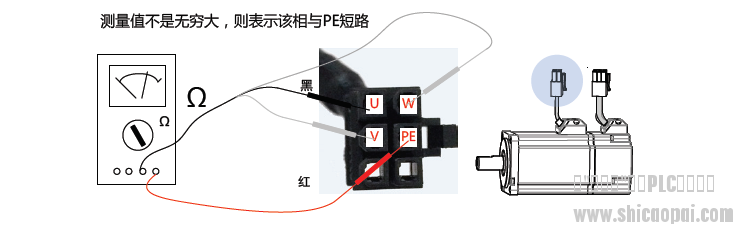

用万用表电阻档依次测量电机出线端子上U&PE、V&PE、V&PE 的阻值，阻值不是无穷大，则可确认电机内部U、V、W 对PE 短路；



### 检测电机内部U、V、W 相间是否有短路

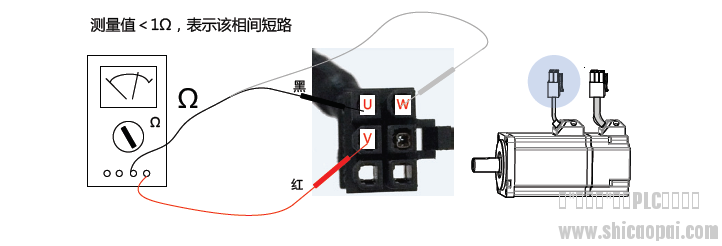

直接转动电机轴，如果有均匀的8 次或10 次顿感，此时电机绕组可能短路；用万用表欧姆档分别检测电机UV、UW、VW 间的电阻值，若小于1Ω 则表示该相间短路。

### 控制回路整流桥直通确认方法

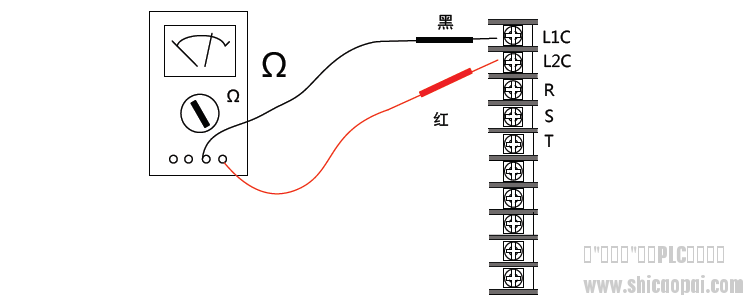

万用表调到电阻档，测试L1C 与L2C 之间的阻值（应该为3.5M~4.5M 阻值），阻值为0 或者较小（正常阻值应该是“兆欧”级），则可确认为控制回路整流桥直通导致上电跳闸；


### 主回路整流桥直通确认方法

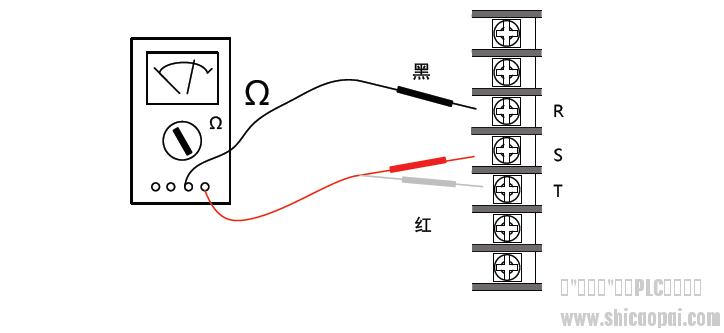

万用表调到电阻档， 依次测试R 与S、R 与T、S 与T 之间的阻值（ 应该为2.5M~3.5M），阻值为0 或者较小（正常阻值应该是“兆欧”级），则可确认为主回路整流桥直通导致上电跳闸。
