【实操派】H9DX HMI 上电后不亮

【故障现象】
上控制电闭合所有空开不亮或运行中HMI 点动触碰整个屏幕不亮。
【检查流程】
首先确认输入控制电源正常，为AC 380V±10%，QF4 闭合时下端为AC 380V。

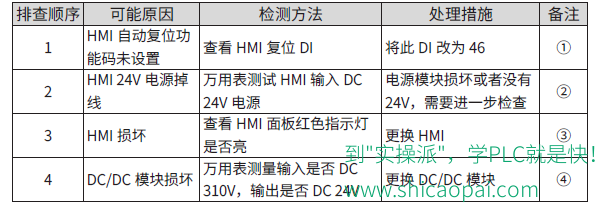

【详细检测方法与处理措施】
① 这种情况，从现象上来看，上电会亮一下，然后就灭掉，测量其DC24V 电源只有上电时有，后来就没有了；
② 测量HMI DC 24V 确认没有时，要顺着回路往后查，查看24V 接线及DC 24V 电源模块，测量并确保24V 模块输出是稳定的（23.5V~24.5V）；
③ 检查HMI 供电DC 24V 正常时，
•若 HMI 左上角红灯（电源灯）不亮，则需更换 HMI；
•若 HMI 左上角红灯（电源灯）亮，则需要检查 SD 卡是否损坏（可插入电脑读取数据查看或更换SD 卡），若仍未见效，则需更换HMI；
④ 此情况表现出整个控制系统都没电，主要检测DC/DC 模块输入310V DC 和输出24V DC 是否稳定正确，若不稳定，则为DC/DC 电源模块问题，则需更换DC/DC 模块。
