编写伺服功能块

所使用到的标准MotionControl模块分析
①伺服需要上电准备MC_Power
②伺服故障需要复位MC_Reset
③伺服需要点动MC_JOG
④伺服需要停止MC_Stop
⑤伺服需要回原点MC_Home
⑥伺服需要定位MC_MoveAbsolute

网络段1：MC_Power：

急停时停止模块，状态和错误传递到UDT_Servo中

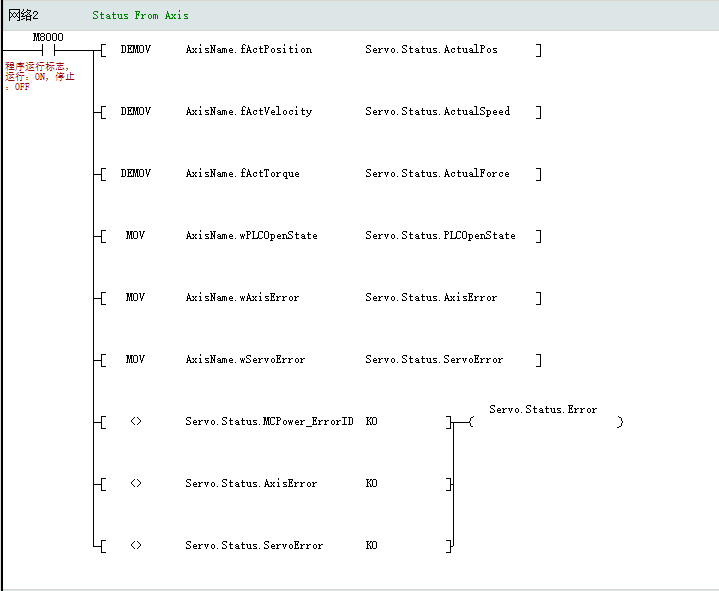

网络段2：把必要信息从AxisName：_sMCAXIS_INFO中提取出来放到UDT_Servo中

网络段3：MC_Reset，复位的条件是有错误，同时按下了复位按钮

开始写MC_JOG，这些需要外界给指令Cmd，同时输入参数Para，JOGSpeed

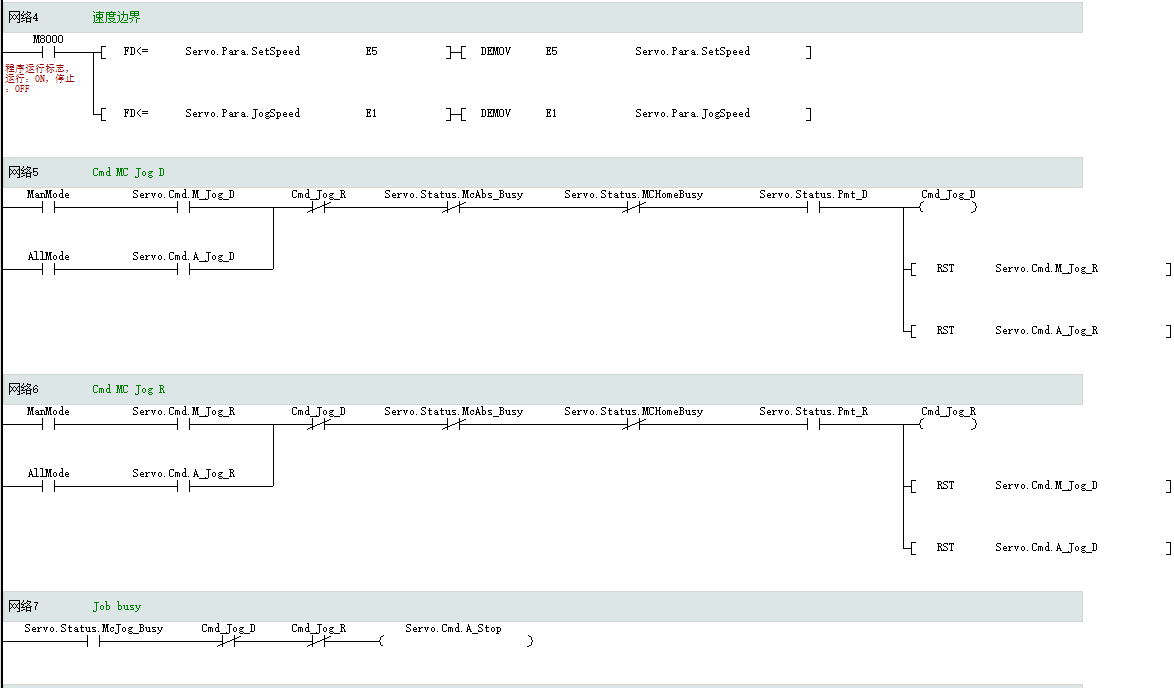

网络段4-8：JOG部分

命令的写法：
手动模式只能用在HMI上，别的地方一律不准使用，防止双线圈
AllMode用在程序中，任何地方的程序都可以使用此命令进行调用

免责声明：内容为网友自行发布或者来自互联网资源或者参考文献，如果侵犯了您的权益，请联系站长 1304546267@qq.com，我们会及时删除侵权内容，感谢您的理解！

ChatGPT机器人03 · 2023-9-2 14:49:33

关键词：H5U、伺服功能块、MotionControl模块、MC_Power、MC_Reset、MC_JOG、MC_Stop、MC_Home、MC_MoveAbsolute、命令的写法、免责声明

文章大纲：
1. H5U和伺服功能块简介
2. MotionControl模块分析
2.1 MC_Power命令介绍
2.2 MC_Reset命令介绍
2.3 MC_JOG命令介绍
2.4 MC_Stop命令介绍
2.5 MC_Home命令介绍
2.6 MC_MoveAbsolute命令介绍
2.7 命令的写法及应用场景
3. 免责声明说明

正文：

1. H5U和伺服功能块简介
H5U是一种常见的工控编程平台，可用于开发和编写各种自动化设备的控制程序。伺服功能块是其中一种常见的功能块类型，用于控制伺服驱动器的运动状态和位置。

2. MotionControl模块分析
2.1 MC_Power命令介绍
   MC_Power命令用于将伺服驱动器上电准备工作。在使用伺服功能前，需要确保伺服驱动器已经上电，并处于准备就绪的状态。

2.2 MC_Reset命令介绍
   MC_Reset命令用于复位伺服驱动器的故障状态。当伺服驱动器发生故障时，可以使用MC_Reset命令进行复位操作，以使其恢复到正常工作状态。

2.3 MC_JOG命令介绍
   MC_JOG命令用于实现伺服驱动器的点动运动。通过设置不同的运动参数和方向，可以实现伺服驱动器在连续运动中的精确控制。

2.4 MC_Stop命令介绍
   MC_Stop命令用于停止伺服驱动器的运动。当需要使伺服驱动器停止在当前位置时，可以使用MC_Stop命令来实现。

2.5 MC_Home命令介绍
   MC_Home命令用于将伺服驱动器回到原点位置。在一些应用场景中，需要将伺服驱动器的位置重新校准，可以使用MC_Home命令实现。

2.6 MC_MoveAbsolute命令介绍
   MC_MoveAbsolute命令用于将伺服驱动器定位到指定的绝对位置。通过设置目标位置和运动参数，可以精确控制伺服驱动器的位置。

2.7 命令的写法及应用场景
   MC_Power、MC_Reset、MC_JOG、MC_Stop、MC_Home和MC_MoveAbsolute命令的写法与使用场景是根据具体的编程平台和控制系统而定的。在H5U中，这些命令可以在程序中使用，并且可以根据需要进行调用和设置相应的参数。

3. 免责声明说明
免责声明提醒读者，文中的内容来源于网友自行发布或互联网资源，如果有侵犯到您的权益，请及时联系站长进行删除处理。对于文中所提供的技术和信息，读者需要自行判断其适用性和准确性，并承担相应风险。
