球杆仪工作原理与检测

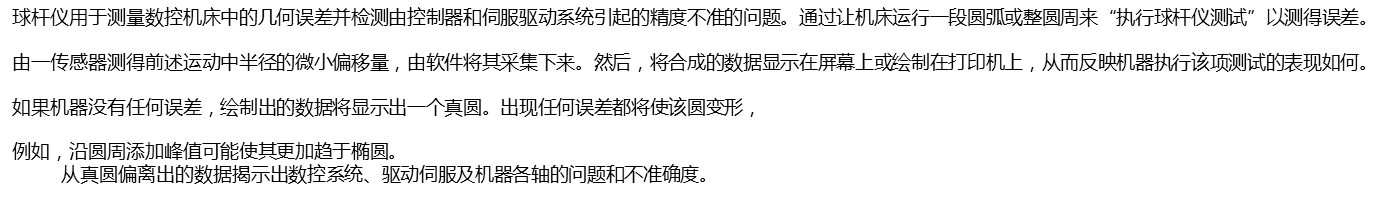

球杆仪用于测量数控机床中的几何误差并检测由控制器和伺服驱动系统引起的精度不准的问题。通过让机床运行一段圆弧或整圆周来“执行球杆仪测试”以测得误差。
由一传感器测得前述运动中半径的微小偏移量，由软件将其采集下来。然后，将合成的数据显示在屏幕上或绘制在打印机上，从而反映机器执行该项测试的表现如何。

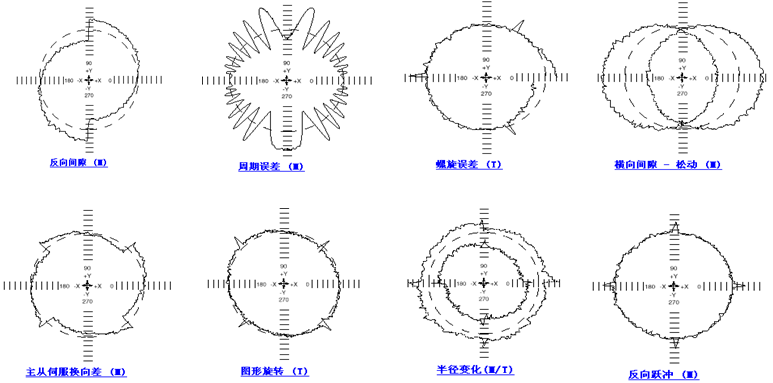

如果机器没有任何误差，绘制出的数据将显示出一个真圆。出现任何误差都将使该圆变形，
例如，沿圆周添加峰值可能使其更加趋于椭圆。
         从真圆偏离出的数据揭示出数控系统、驱动伺服及机器各轴的问题和不准确度。

工作原理：

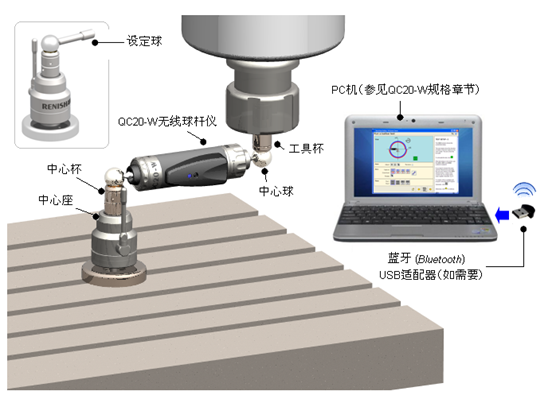

是将球杆仪的两端分别安装在机床的主轴与工作台上(或者安装在车床的主轴与刀塔上)，测量两轴插补运动形成的圆形轨迹，并将这一轨迹与标准圆形轨迹进行比较，从而评价机床产生误差的种类和幅值。

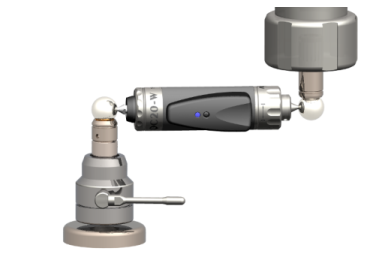

安装在可伸缩的纤维杆内的高精度位移传感器可测量杆长的变化，球杆两头的距离是设定的标准长度，杆的一头是高精度球，另一头是带有磁性的三点接触的支座，从杆内引出的信号线将位移传感器测得的长度变化信息送入采集卡，采集的数据再输入计算机，通过分析采集的数据得到机床的各误差元素。
在测量过程中，将支座固定在机床的工作台上，另一端则连在主轴端，编制程序，使得机床主轴端相对于工作台作圆周运动。
分析圆周过程中球杆仪的杆长微小变化，可以得到机床误差分布情况
