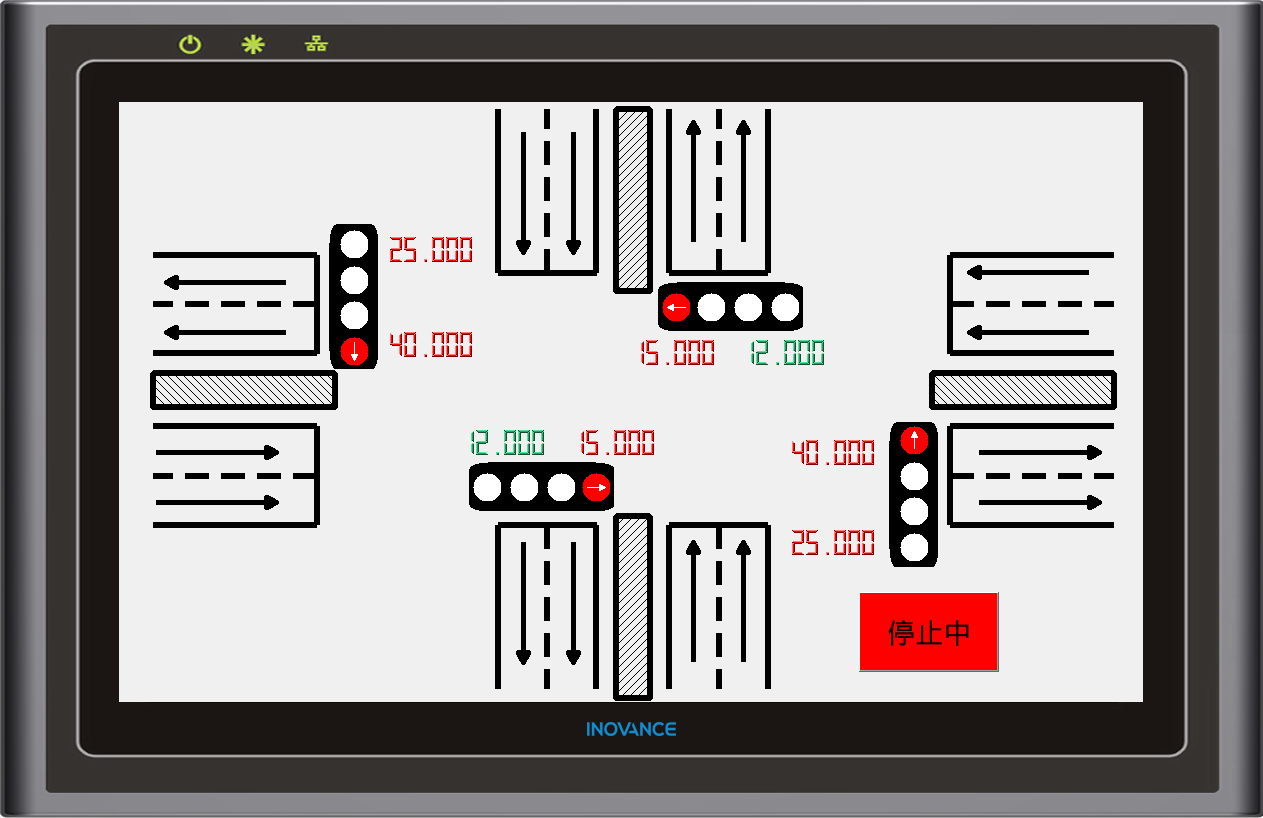

用ST写了一个红绿灯案例

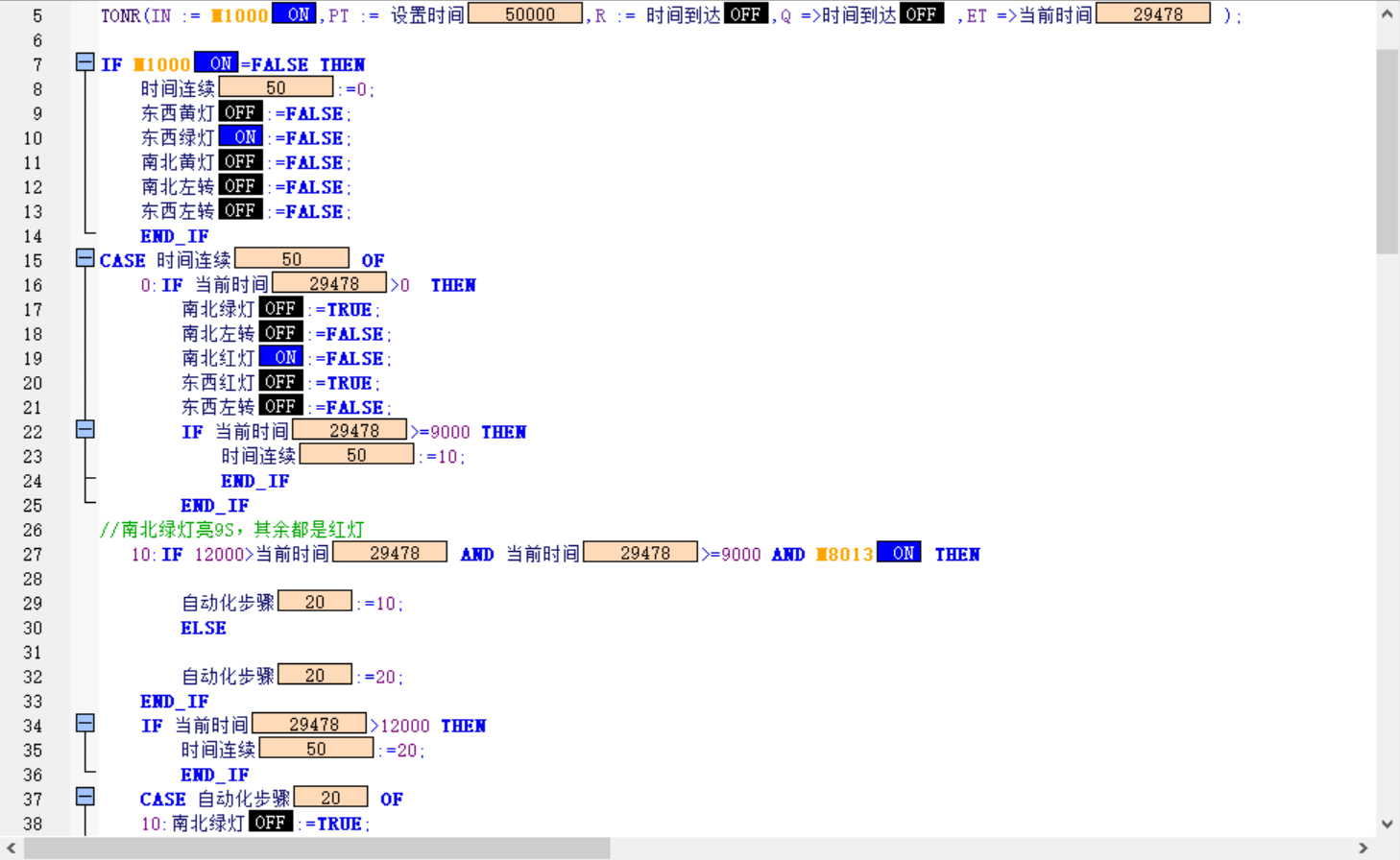

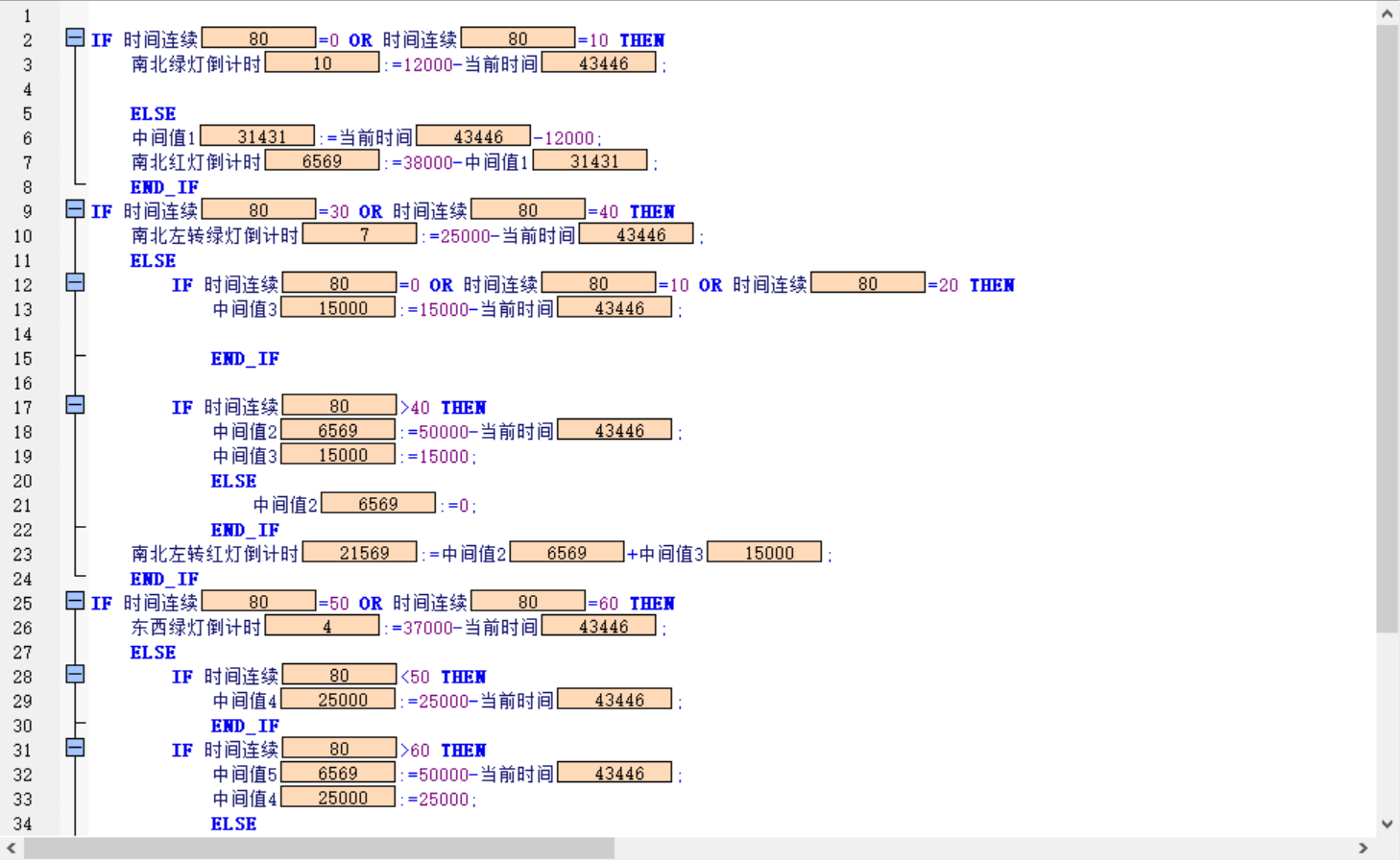

用ST写了一个红绿灯案例，熟练掌握了IF语句和CASE语句，每个灯都有倒计时。




红绿灯.rar (1.34 MB, 下载次数: 0)

2023-8-22 14:23 上传

点击文件名下载附件

免责声明：内容为网友自行发布或者来自互联网资源或者参考文献，如果侵犯了您的权益，请联系站长 1304546267@qq.com，我们会及时删除侵权内容，感谢您的理解！

强买强卖，

画面做的不错，程序可以考虑增加一下异常处理扩展，更有助于锻炼

内容丰富，感谢楼主分享!

内容丰富，感谢楼主分享!

六六6⃣️六六6⃣️

用ST写了一个红绿灯案例，学习掌握IF语句和CASE语句，这倒是初学者的最好项目！！！

感谢分享，学习学习！！！

老铁666

内容丰富，感谢楼主分享!

关键词：ST，红绿灯案例

红绿灯是交通管理的重要组成部分，可以有效地控制车辆和行人的流量，保证道路交通的安全与顺畅。在本案例中，我们使用ST编程语言来模拟实现一个简单的红绿灯控制系统。

1. 系统设计
   a. 使用ST编程语言，选择合适的开发环境，如CODESYS。
   b. 设计一个基于时间的状态机，用于控制红绿灯的切换。

2. 变量定义
   a. 定义三个变量：tGreen、tYellow和tRed，分别用于表示绿灯、黄灯和红灯的持续时间。
   b. 定义一个变量state，用于表示当前红绿灯的状态。

3. 初始化
   a. 将tGreen设为20秒，tYellow设为5秒，tRed设为15秒。
   b. 将state设为0，表示初始状态为绿灯。

4. 运行循环
   a. 检测当前状态，根据当前状态判断应该执行的操作。
   b. 若当前状态为绿灯，等待tGreen秒后，将state改为1，表示切换到黄灯。
   c. 若当前状态为黄灯，等待tYellow秒后，将state改为2，表示切换到红灯。
   d. 若当前状态为红灯，等待tRed秒后，将state改为0，表示切换到绿灯。
   e. 根据state的值，控制对应的红绿灯开关。

5. 调试和测试
   a. 运行程序，在模拟器中观察红绿灯的状态切换是否正确。
   b. 根据实际需要调整各个状态的持续时间，以及红绿灯的切换逻辑。

通过使用ST编程语言，我们可以方便地实现一个简单的红绿灯控制系统。在实际的红绿灯控制系统中，还需要考虑更多的因素，如车辆和行人的检测，交通信号的同步等。这些因素可以通过添加更多的状态和条件来实现。另外，可以通过与其他传感器和设备的连接，实现更复杂的功能，如优先通行、紧急情况控制等。

ST编程语言作为一种标准化的控制系统编程语言，广泛应用于工业自动化领域。它具有结构化、直观的语法，易于理解和学习。ST编程语言支持多种数据类型和运算符，可以灵活地编写各种控制算法。

总之，通过使用ST编程语言，我们可以快速、高效地实现各种控制系统。红绿灯控制系统只是其中的一个简单案例，我们可以根据实际需求进行扩展和优化，实现更复杂的功能。这种基于时间的状态机设计方法在实际应用中也具有广泛的适用性，可以用来解决许多实时控制问题。通过不断学习和实践，我们可以提高自己的编程水平，为工业自动化领域的发展做出贡献。
