H3U脉冲控制和CANLink3.0通信协议的比较

[#][#]

1、客户介绍

1.1产品介绍    江苏亚泰智能科技有限公司提出希望改进全自动火焰排条机，如图1所示。该款切割机适合所有钢结构行业；多头切割，可通过数控完成割炬间距的调整，效率高精度准；割炬可以整体横向移动，也可以整体上升或下降；该款气路设计可节省氧气燃气30%以上；整体切割效率相比传统直条机提高3-4倍。

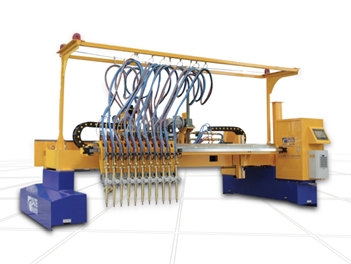

图1  全自动火焰排条机

1.2旧方案问题：

1.图中10把焊枪排列开的速度较低，为2-3m/min。
1.   右侧的焊枪由伺服驱动，通过钢条和气缸控制焊枪之间的距离，控制精度低；
2.   电磁阀响应速度低。
之前在客户现场提出了一个方案，电气拓扑图如下：

图2  旧方案电气拓扑图

模式1：机台上的10把焊枪从左往右依次排开，如图3和图4所示。这个过程由H3U走CANLink协议控制10台伺服完成。

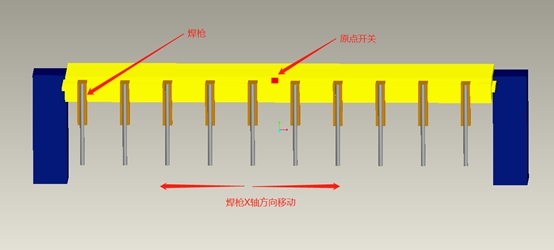

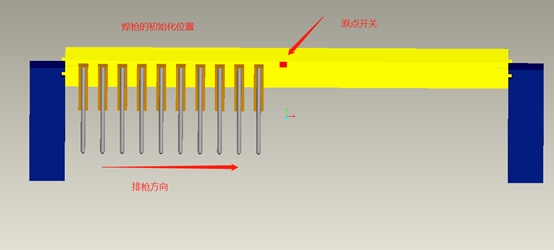

图3  全自动火焰排条机初始位置

图4  全自动火焰排条机工作位置
模式2：当10把焊枪排列完成后，需要进行X轴、Y轴方向插补运动（走斜线或者圆弧）如图5所示，这个过程由F5100数控系统控制3台伺服完成。

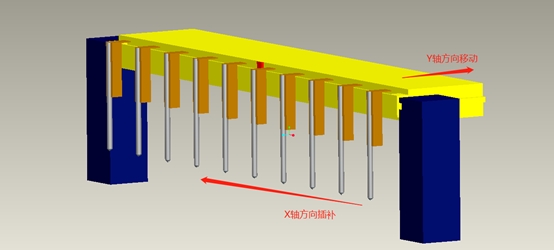

图5  X轴、Y轴方向插补运动示意图

需要确认的问题：
（1）       与脉冲指令相比，CANLink通信协议下，轴的响应速度是多少（位置指令、位置反馈的差值）？（2）       电气拓扑图中的第10台伺服驱动器是否能切换CANLink3.0协议和脉冲指令？（3）   客户要求X轴、Y轴进行插补，在CANLink3.0通信协议下，两台伺服驱动器能否同步运动？
2、     现场测试具体步骤：2.1.1现场测试步骤

[table][tr][td=1,1,633]  现场测试具体步骤：
  [/td][/tr][tr][td=1,1,633]  1.接线：按照接线定义，连接伺服CN1线、脉冲线、H3UCANLink3.0线。  2. 测试内容一：CANLink通信协议下，轴的响应速度是多少（位置指令、位置反馈的差值）；  3.测试内容二：同一台伺服是否能切换CANLink3.0协议和脉冲（位置指令、位置反馈差值）；  4.测试内容三：测试两台机器CANLink3.0通信协议，观察他们的响应速度和同步性。   5、电脑通过InoservoShop的示波器观察轴号1和轴号2的位置指令、位置反馈；

2.1.2测试参数：

2台IS620PS2R8I-C伺服驱动器；
两台H3U-3232MT；
1台ISMH4-40B30CB-U234Z、1台ISMH4-40B30CB-U231Z，如图6所示。

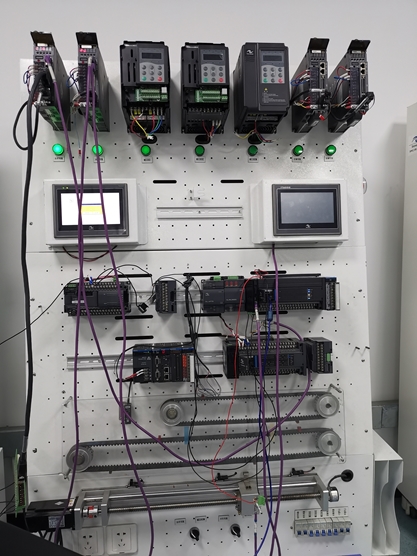

图6  测试现场图

2.2测试内容一：
    CANLink通信协议下，轴的响应速度是多少（位置指令、位置反馈的差值）；
    A：在AtuoShop中编好程序，下载到H3U中；
  B:触摸屏中运行，通过InservoShop的示波器观察位置指令、位置反馈；
表1  CANLink3.0通信协议和脉冲控制下，轴的响应时间（位置指令与位置反馈差值）
[table][tr][td=1,1,98]  主位置指令来源

  [/td][td=9,1,411]响应时间（ms）
[/td][td=1,1,48]均值
[/td][/tr][tr][td=1,1,98]  多段位置
  指令（CANLink）
  [/td][td=1,1,43]22.5
[/td][td=1,1,43]26.5
[/td][td=1,1,48]26.25
[/td][td=1,1,44]22.5
[/td][td=1,1,48]22.5
[/td][td=1,1,48]22.5
[/td][td=1,1,48]18.75
[/td][td=1,1,44]26.5
[/td][td=1,1,44]22.5
[/td][td=1,1,48]23.39
[/td][/tr][tr][td=1,1,98]  脉冲指令
  [/td][td=1,1,43]22.5
[/td][td=1,1,43]22.5
[/td][td=1,1,48]22.5
[/td][td=1,1,44]30
[/td][td=1,1,48]26.25
[/td][td=1,1,48]26.25
[/td][td=1,1,48]18.75
[/td][td=1,1,44]22.5
[/td][td=1,1,44]22.5
[/td][td=1,1,48]23.75

总结：CANLink3.0通信协议和脉冲控制下，轴的响应时间（位置指令与位置反馈差值）无明显区别。

2.2测试内容二：
  同一台伺服是否能切换CANLink3.0协议和脉冲（位置指令、位置反馈差值）；

  A：同一台IS620P-C伺服连接一台H3U走CANLink3.0协议，另一台H3U发脉冲信号；
  B: 第一台H3U走CANLink3.0协议通过HMI发送轴控指令，另外通过HMI按钮触发H3U发脉冲信号；
  C:电脑通过InoservoShop的示波器观察位置指令、位置反馈；

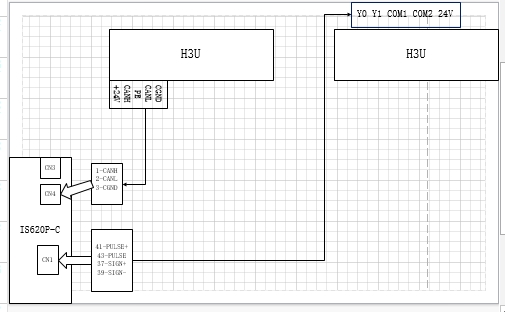

图7  H3U和IS620PS2R8的CANLink3.0协议和脉冲接线图

表2  CANLink伺服参数设置表
[table][tr][td=1,1,17%]  功能码  [/td][td=1,1,17%]设置值[/td][td=1,1,47%]说明[/td][td=1,1,17%]备注[/td][/tr][tr][td=1,1,17%]  H02-00  [/td][td=1,1,17%]1[/td][td=1,1,47%]位置控制模式[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H03-08  [/td][td=1,1,17%]2[/td][td=1,1,47%]DI4功能为“故障与警告复位”[/td][td=1,1,17%]默认H03-09=0,低电平有效[/td][/tr][tr][td=1,1,17%]  H04-06  [/td][td=1,1,17%]11[/td][td=1,1,47%]DO4输出“故障输出”[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H05-00  [/td][td=1,1,17%]2[/td][td=1,1,47%]位置指令来源为“多段位置指令”[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H05-07  [/td][td=1,1,17%]1048576[/td][td=1,1,47%]电子齿轮比1分子[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H05-09  [/td][td=1,1,17%]10000[/td][td=1,1,47%]电子齿轮比1分母[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H09-00  [/td][td=1,1,17%]1[/td][td=1,1,47%]参数自调整模式，用刚性表自动调节增益参数[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H09-01  [/td][td=1,1,17%]16[/td][td=1,1,47%]刚性等级选择[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H0C-00  [/td][td=1,1,17%]1[/td][td=1,1,47%]驱动器轴地址[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H0C-08  [/td][td=1,1,17%]5[/td][td=1,1,47%]CAN通信速率：5-500K[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H0C-09  [/td][td=1,1,17%]1[/td][td=1,1,47%]使能VDI[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H0C-15  [/td][td=1,1,17%]0[/td][td=1,1,47%]0=CANLink协议  1=CANopen协议[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-00  [/td][td=1,1,17%]2[/td][td=1,1,47%]多段位置运行方式：DI切换运行[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-01  [/td][td=1,1,17%]1[/td][td=1,1,47%]位移指令终点段数选择[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-04  [/td][td=1,1,17%]0/1[/td][td=1,1,47%]0：相对位置指令  1：绝对位置指令[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-12  [/td][td=1,1,17%]-[/td][td=1,1,47%]第一段移动位移[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-14  [/td][td=1,1,17%]-[/td][td=1,1,47%]第1段位移最大运行速度[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H11-15  [/td][td=1,1,17%]-[/td][td=1,1,47%]第1段位移加减速时间[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H17-00  [/td][td=1,1,17%]1[/td][td=1,1,47%]VDI1功能为“伺服使能”[/td][td=1,1,17%]H17-01默认为0,；表示写入1时伺服使能有效[/td][/tr][tr][td=1,1,17%]  H17-02  [/td][td=1,1,17%]18[/td][td=1,1,47%]VDI2功能为“正向点动”[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H17-04  [/td][td=1,1,17%]19[/td][td=1,1,47%]VDI3功能为“反向点动”[/td][td=1,1,17%] [/td][/tr][tr][td=1,1,17%]  H31-00  [/td][td=1,1,17%]-[/td][td=1,1,47%]VDI虚拟电平[/td][td=1,1,17%]

（1）将伺服功能码H05-00从“2-多段位置指令”改成“0-脉冲指令”，停机生效后，轴可以走脉冲模式，其余指令不变，VDI通讯端子使能。
（2）轴控指令和脉冲指令不能在同一个程序内。

（3）测试了同一台伺服通过修改H05-00功能码，可以切换CANLink3.0协议和脉冲指令，并采样了轴的，轴的位置指令和位置反馈；

（4）观察波形图。

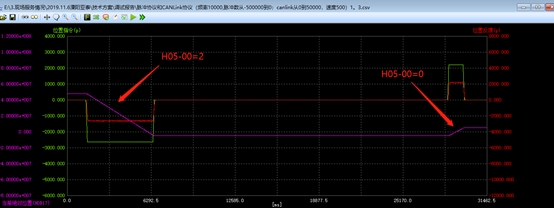

图8  切换CANLink3.0协议和脉冲指令的波形图

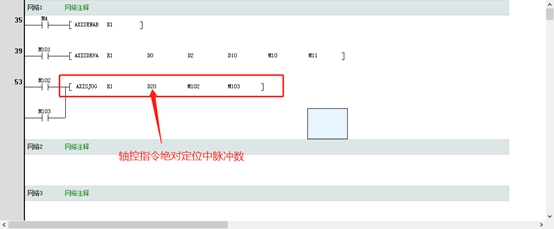

图9  程序中轴控指令绝对定位脉冲数

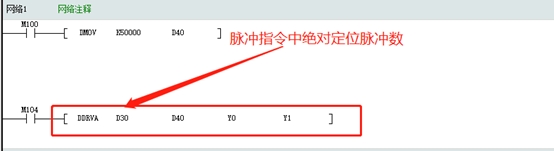

图10  程序中脉冲指令绝对定位脉冲数
表3  CANLink协议和脉冲控制相互切换后，轴的运行情况
[table][tr][td=1,1,116]  H05-00功能参数变化  [/td][td=1,1,116]脉冲轴当前绝对位置脉冲数[/td][td=1,1,142]CANLink轴绝对位置脉冲数[/td][td=1,1,133]发送脉冲数[/td][td=1,1,125]结果[/td][/tr][tr][td=1,1,116]  0→2  [/td][td=1,1,116]-200000[/td][td=1,1,142]-500000[/td][td=1,1,133]将CANLink轴绝对位置改为-20000[/td][td=1,1,125]轴1不动[/td][/tr][tr][td=1,1,116]  2→0  [/td][td=1,1,116]-200000[/td][td=1,1,142]0[/td][td=1,1,133]将脉冲轴绝对位置改为-50000[/td][td=1,1,125]轴1从-200000运行到-500000[/td][/tr][tr][td=1,1,116]  0→2  [/td][td=1,1,116]-500000[/td][td=1,1,142]0[/td][td=1,1,133]闭合运行按钮[/td][td=1,1,125]轴1从-500000运行到0[/td][/tr][tr][td=1,1,116]  2→0  [/td][td=1,1,116]-500000[/td][td=1,1,142]0[/td][td=1,1,133]将脉冲轴轴绝对位置改为-1000[/td][td=1,1,125]轴1会从-500000运行到-10000[/td][/tr][tr][td=1,1,116]  0→2  [/td][td=1,1,116]-1000[/td][td=1,1,142]0[/td][td=1,1,133]闭合运行按钮[/td][td=1,1,125]轴会先右运行1000脉冲，回到零

结论：（1）轴控指令和脉冲指令不能在同一个程序内。
（2）当CANLink协议切换成脉冲控制或者脉冲控制切换成CANLink协议，轴的当前位置H0B-17为脉冲绝对定位指令中指定目标位置的脉冲数。
2.3测试内容三：
  测试两台机器CANLink3.0通信协议，一台走脉冲控制，另一台同步运动，观察他们的响应速度。
  A: 一台IS620P-C伺服连接一台H3U走CANLink3.0协议和另一台H3U发脉冲信号，IS620P-C伺服轴号1通过CANLink3.0协议连接另一   台IS620P-C伺服轴号2；
  B: C:电脑通过InoservoShop的示波器观察轴号1和轴号2的位置指令、位置反馈；
（1）总线的两端均要加120欧姆的CAN总线匹配电阻。CANLink接线图如下图11所示：

  使用伺服驱动器内部24V电源的集电极开路接线，伺服驱动器+24V电源接35-PULLHI，43-PULSE-接Y0，39-SIGN-接Y1，H3U的COM0、COM1接COM-。

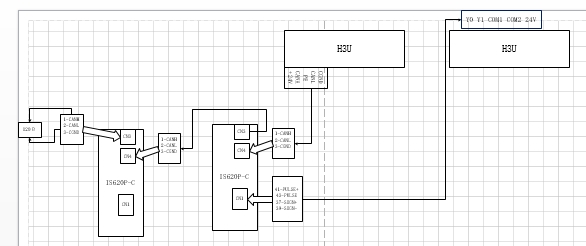

图11  CANLink接线图

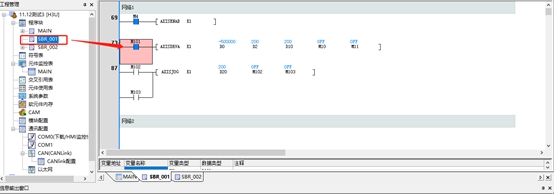

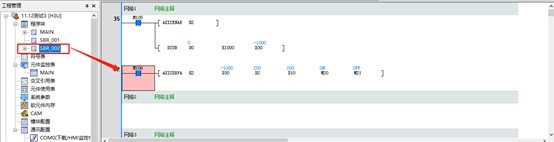

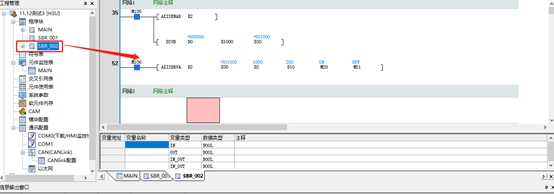

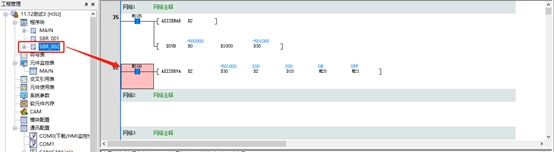

（1）主程序只调用子程序2,


轴2走绝对定位，可运行

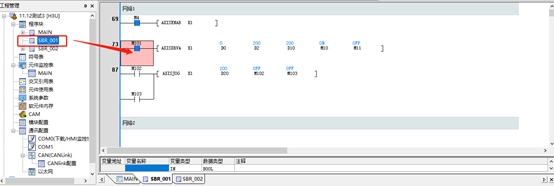

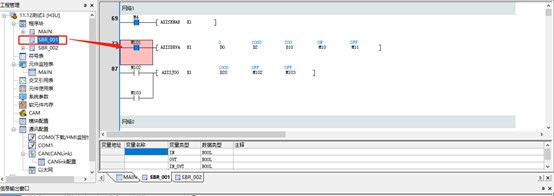

（2）主程序只调用子程序1,

轴1走绝对定位，可运行

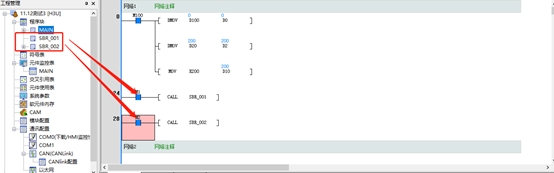

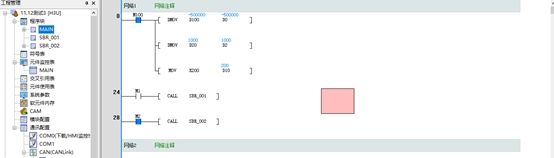

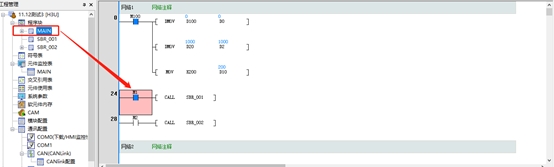

（3）主程序同时调用子程序1和子程序2

轴2先走绝对定位，可运行

轴1可以同时走绝对定位，可运行

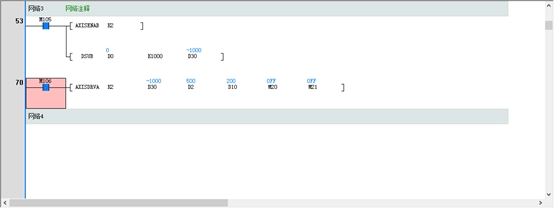

（4）主程序同时调用子程序1和子程序2

轴1先走绝对定位，不能运行

轴2使能，走绝对定位，可运行

再运行轴1，走绝对定位，可运行

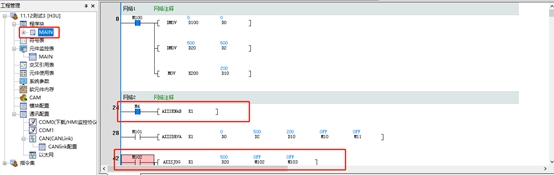

（5）子程序1和子程序2放在一个主程序里
轴1走绝对定位，不可运行，但是可以正、反点动运行。

轴2走绝对定位，可运行

轴2走完绝对定位，轴1走绝对定位，不可运行，可点动
轴2走完绝对定位，轴2断使能，轴1走绝对定位，不可运行，可点动。
表4  轴1和轴2轴控指令运行逻辑
[table][tr][td=1,1,27%]  主程序调用  [/td][td=1,1,19%]轴1绝对定位[/td][td=1,1,19%]轴2绝对定位[/td][td=1,1,33%]措施[/td][/tr][tr][td=1,1,27%]  子程序2  [/td][td=1,1,19%]/[/td][td=1,1,19%]运行[/td][td=1,1,33%]/[/td][/tr][tr][td=1,1,27%]  子程序1  [/td][td=1,1,19%]运行[/td][td=1,1,19%]/[/td][td=1,1,33%]/[/td][/tr][tr][td=1,1,27%]  子程序1和子程序2  [/td][td=1,1,19%]后使能运行[/td][td=1,1,19%]先使能运行[/td][td=1,1,33%]/[/td][/tr][tr][td=1,1,27%]  子程序1和子程序2  [/td][td=1,1,19%]先使能不运行[/td][td=1,1,19%]后使能运行[/td][td=1,1,33%]断开子程序2，轴1运行

结论：
（1）轴1的轴控指令和轴2的轴控指令的不能在同一个程序里，不然无法轴使能。
（2）将轴1的轴控指令和轴2的轴控指令分成两个子程序后，同时调用两个子程序，当先轴2运行，轴1也能运行；当先使能轴1，轴1不能运行，但是可点动；使能轴2，轴2可运行；断开轴2子程序后，轴1也能运行了；
注：CANLink协议的轴号与从站设定有关。
方案存在的问题：
1、CANLink3.0通信协议和脉冲控制下，轴的响应时间（位置指令与位置反馈差值）无明显区别；
2、当CANLink协议切换成脉冲控制或者脉冲控制切换成CANLink协议，轴的当前位置H0B-17为脉冲绝对定位指令中指定目标位置   的脉冲数。
3、轴1的轴控指令和轴2的轴控指令的不能在同一个程序里，不然无法轴使能。[index]

4、将轴1的轴控指令和轴2的轴控指令分成两个子程序后，同时调用两个子程序，不能同步运行，必须分步运行。

免责声明：内容为网友自行发布或者来自互联网资源或者参考文献，如果侵犯了您的权益，请联系站长 1304546267@qq.com，我们会及时删除侵权内容，感谢您的理解！

@通宵扫雷 @ysh_inovance

赞！！！讲解很细致！

“（2）       电气拓扑图中的第10台伺服驱动器是否能切换CANLink3.0协议和脉冲指令？”
“（3）   客户要求X轴、Y轴进行插补，在CANLink3.0通信协议下，两台伺服驱动器能否同步运动？”
这两条说一下：用通讯定位和脉冲指令是可以混合着用的  伺服使用手轮功能即可用脉冲控制 ；canlink没有插补， 做了几个插补都是用h3u发脉冲实现的。曲线比较复杂的话建议用h3u凸轮非标。  另外说一点：轴控指令，固定模式局限性大； 可以自己定义canlink表来控制，见过带二十五六个伺服的。

"（2）       电气拓扑图中的第10台伺服驱动器是否能切换CANLink3.0协议和脉冲指令？
（3）   客户要求X轴、Y轴进行插补，在CANLink3.0通信协议下，两台伺服驱动器能否同步运动？"
第2条是可以的，打开伺服手轮功能即可用脉冲指令。  第3条 canlink 没有插补  用过的几个插补都是脉冲指令完成的。
