H5U跟着一起做伺服功能块——4

编写伺服功能块的准备

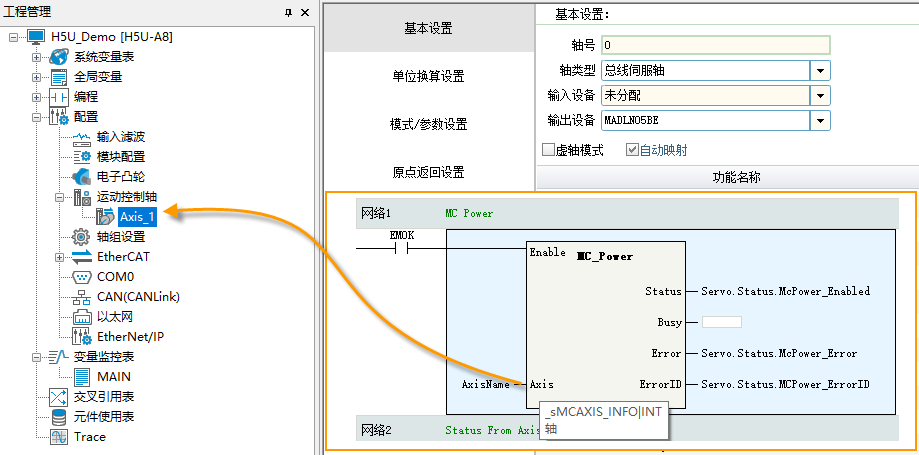

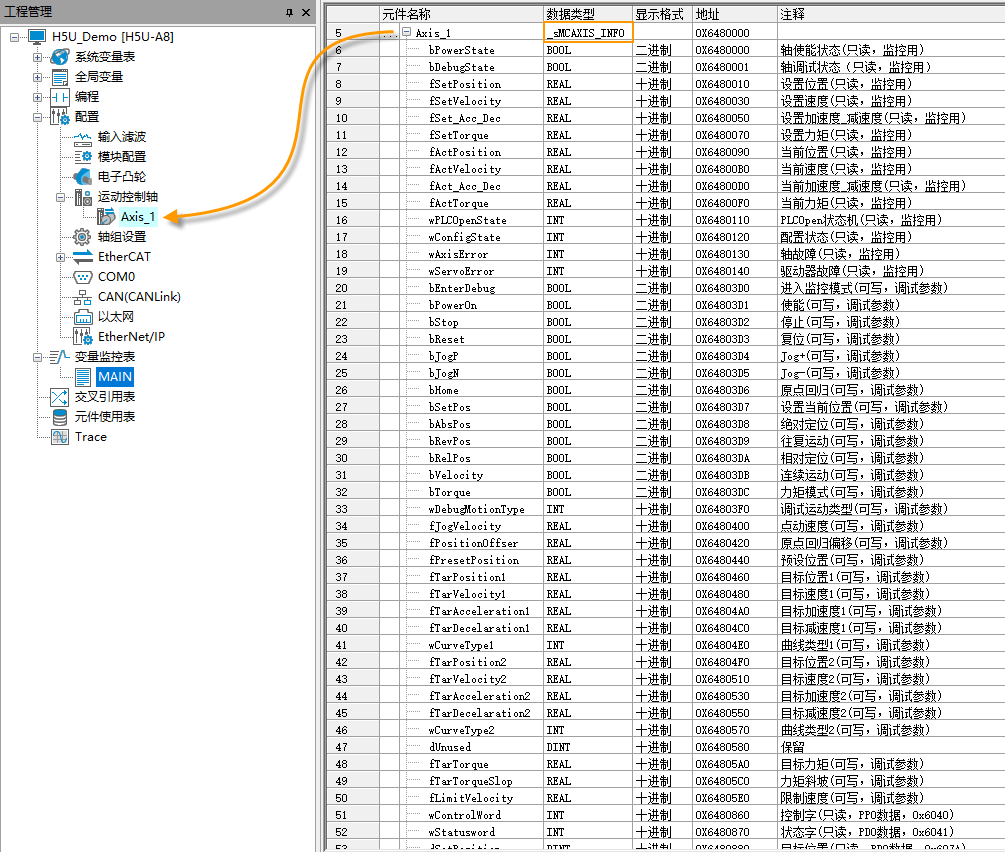

先了解数据结构，Axis：_sMCAXIS_INFO         （Struct）

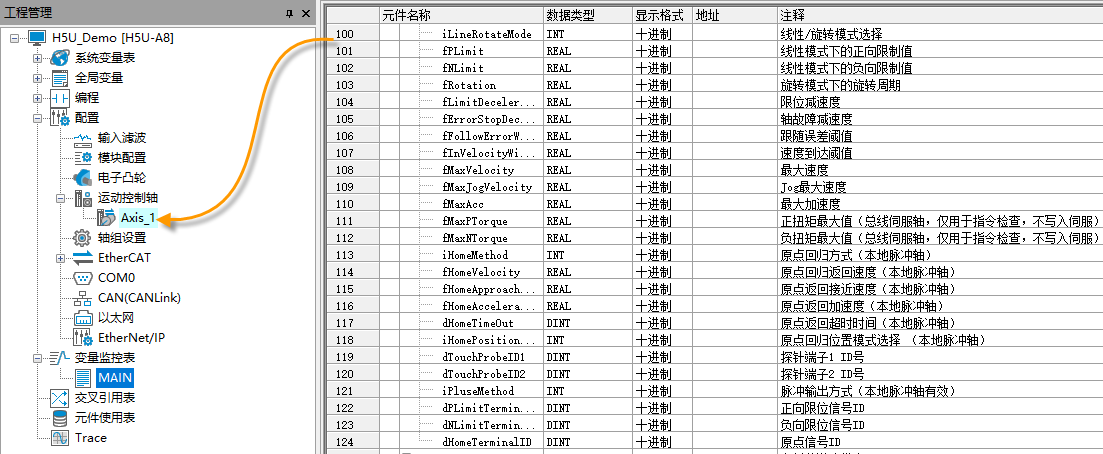

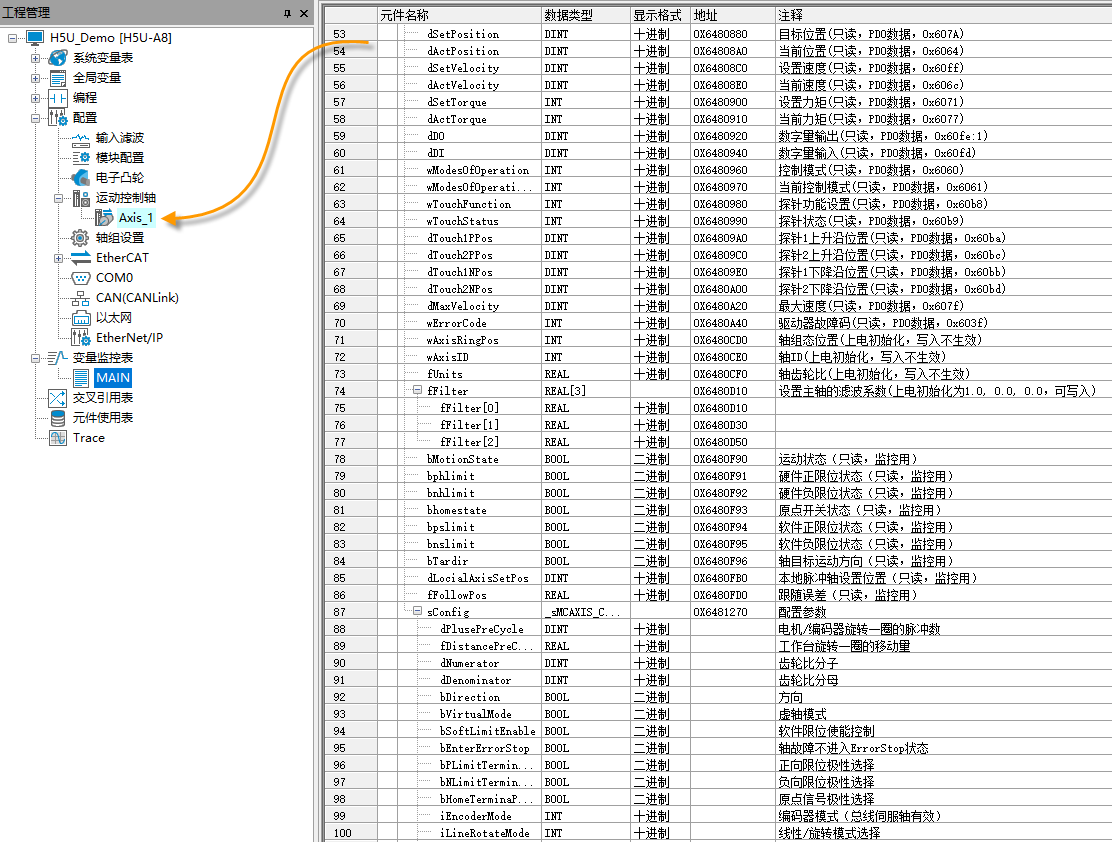

运动控制轴的这个数据类型是一个很大的类，内部有很多数据，都可以使用Axis_1.xxx来调用

国外制作功能块一般采用输入/输出接口，全部引脚引出，内部逻辑运算，对于使用者只需要填写引脚内容即可，非常完整详备；透过现象看本质，输入输出接口的引脚，最终还是要对应到相应的数据上，与其分散的对应，不如直接打包成一个集体，一个簇，一个Struct。

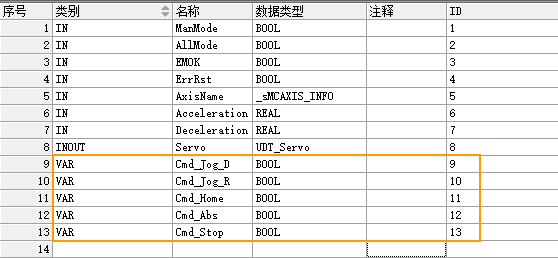

伺服的输入输出接口定义如下，其中黄色部分是中间中转用变量

接口分为三类：
①全局性的模式、按钮类，如手动模式、故障复位按钮
②对象引入，差异化的参数类，如轴名称、加减速
③实际操作的数据，如UDT_Servo

引脚尽量简洁，使用时直接用相关的实际操作数据即可，和功能块逻辑无关。




免责声明：内容为网友自行发布或者来自互联网资源或者参考文献，如果侵犯了您的权益，请联系站长 1304546267@qq.com，我们会及时删除侵权内容，感谢您的理解！

关键词：H5U、伺服功能块、准备、数据结构、接口、全局性的模式、按钮类、对象引入、实际操作的数据、免责声明

文章大纲：
I. 引言
II. 准备工作
   A. 了解数据结构
   B. 接口分类
III. 编写伺服功能块
   A. 设计简洁的引脚
   B. 使用相关的实际操作数据
IV. 免责声明
V. 结论

正文：

I. 引言
在进行伺服功能块的编写之前，需要进行一些准备工作。本文将介绍如何准备伺服功能块的编写，并且提供一些相关的注意事项。

II. 准备工作
在开始编写伺服功能块之前，需要先了解数据结构和接口分类。

A. 了解数据结构
在编写伺服功能块时，需要熟悉数据结构中的Axis：_sMCAXIS_INFO（Struct）。这个数据结构包含了与轴相关的信息，例如轴名称、加减速等参数。通过了解这个数据结构，可以更好地理解和使用相关的接口。

B. 接口分类
伺服功能块的接口可以分为三类：全局性的模式、按钮类；对象引入，差异化的参数类；实际操作的数据。

全局性的模式、按钮类接口包括手动模式、故障复位按钮等。这些接口是用于控制整个系统状态的，例如切换运行模式等。

对象引入，差异化的参数类接口包括轴名称、加减速等参数。这些接口是用于根据需求设定不同轴的参数。

实际操作的数据接口包括UDT_Servo等，这些接口用于实际操作轴。

III. 编写伺服功能块
在编写伺服功能块时，需要注意设计简洁的引脚，并且使用相关的实际操作数据。

A. 设计简洁的引脚
在设计伺服功能块时，尽量保持引脚的简洁。避免引入过多无关的数据，以免造成混淆。

B. 使用相关的实际操作数据
在编写伺服功能块时，应该直接使用与实际操作相关的数据。避免过多的中间变量，以提高效率和可读性。

IV. 免责声明
在进行编写伺服功能块之前，需要声明一些免责事项。本文所提供的内容来源于网友自行发布、互联网资源或参考文献。如果其中有侵犯了您的权益，请及时联系站长进行删除处理。

V. 结论
通过对H5U伺服功能块编写准备的介绍，我们了解了准备工作中需要了解的数据结构和接口分类。在编写伺服功能块时，要设计简洁的引脚，并且使用相关的实际操作数据。最后，我们还提醒读者注意免责声明，保护自身权益。

总结：
本文以H5U伺服功能块的编写为背景，介绍了准备工作的重要性，并详细说明了了解数据结构和接口分类的方法。在编写伺服功能块时，需要注意设计简洁的引脚和使用相关的实际操作数据。最后，文中提醒读者注意免责声明，以保护自身权益。通过本文的阅读，读者可以更好地了解伺服功能块的编写准备工作，为后续的编程工作提供指导。
