异常现象：
上电炸机/或者运行中炸机

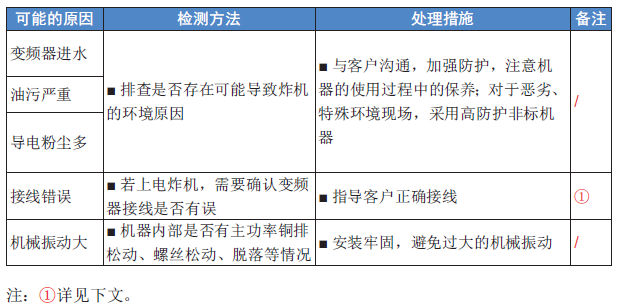

排查流程

详细解决方案
①变频器接线方式

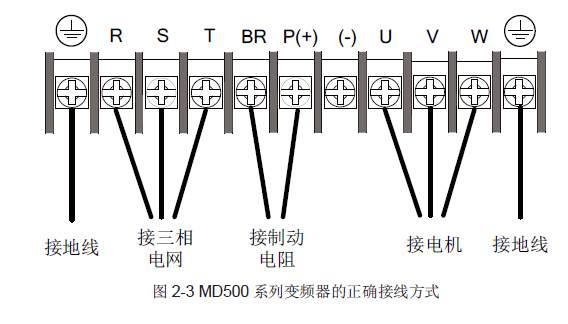

接线错误可能导致炸机，如输入电网线与电机线位置对调，输入端某根线连接到地(PE端)或 BR 端等。MD500 系列变频器的正确接线方式如下图所示，其他系列变频器的接线方式可参考相应的用户手册。


实操 汇川 变频器
