【实操派】起重变频Er102/Er103/Er104-Er.102/Er.103/Er.104过流故障

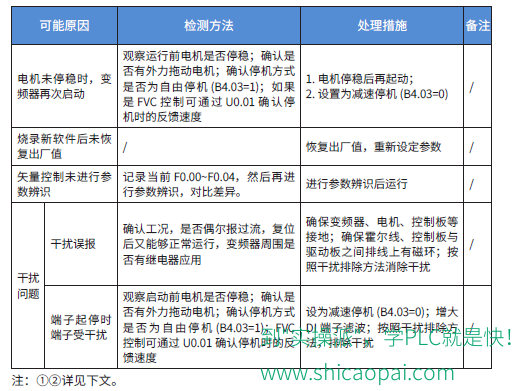

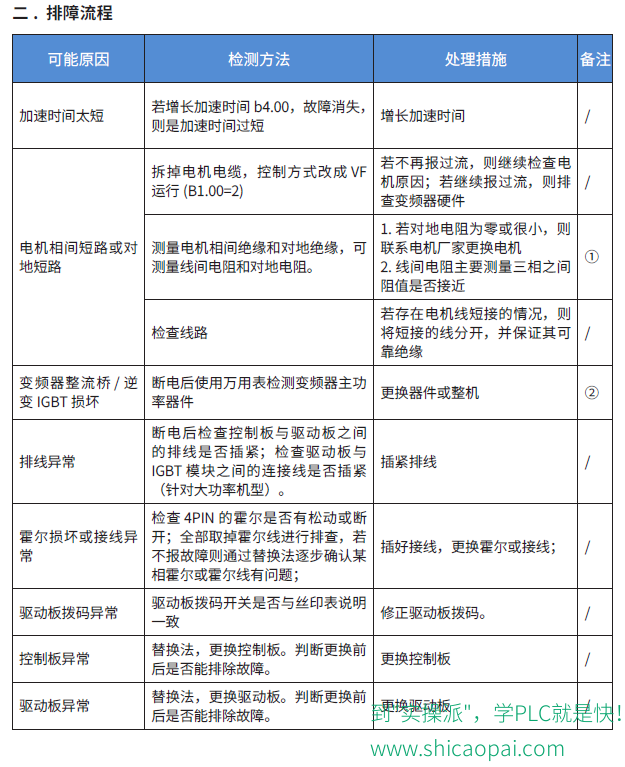

三. 详细检测方法与处理措施
①电动机绝缘电阻测量步骤如下：
1） 将电动机接线盒内6 个端头的联片拆开。
2） 把兆欧表放平，先不接线，摇动兆欧表。表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
3） 测量电动机三相绕组之间的电阻。将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120 转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
4） 用同样方法，依次测量每相绕相与机壳的绝缘电阻值。但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。判定标准：一般中小型低压电动机的绝缘电阻值应大于0. 5 兆欧。

②变频器主功率模块测量步骤如下：

1） 变频器下电10 分钟后，拆下变频器的输入、输出接线。

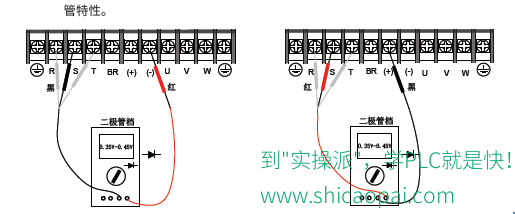

2） 万用表测试整流桥是否完好：
● 万用表选择二极管档，选择二极管档时，万用表上会显示二极管符号。
● 红表笔接负母排（-），黑表笔依次接R、S、T端子，测试流桥下桥二极管特性。
● 黑表笔接正母排（+），红表笔依次接 R、S、T 端子，测试整流桥上桥二极




判定标准：整流桥的正常二极管特性一般在0.35V-0.45V 之间，且整流桥6 个二极管特性压降基本一致，偏差很小，在0.05V 以内；如果某个二极管特性压降接近零或无穷大，则该二极管可能损坏。

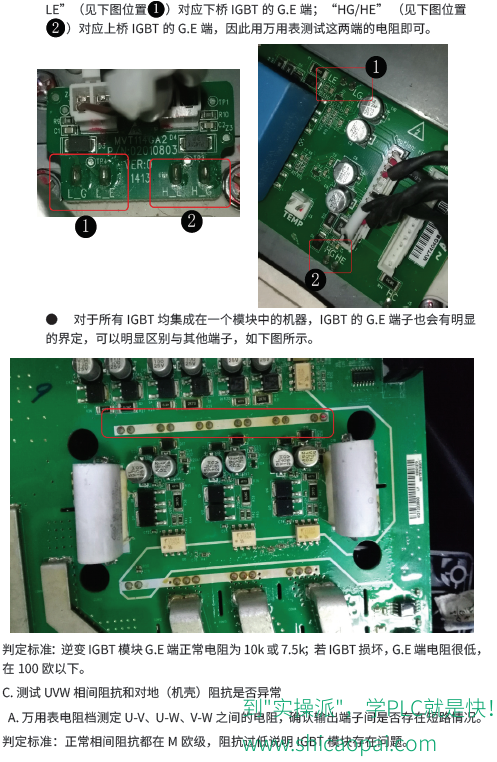

3） 万用表测试逆变IGBT 模块是否完好：

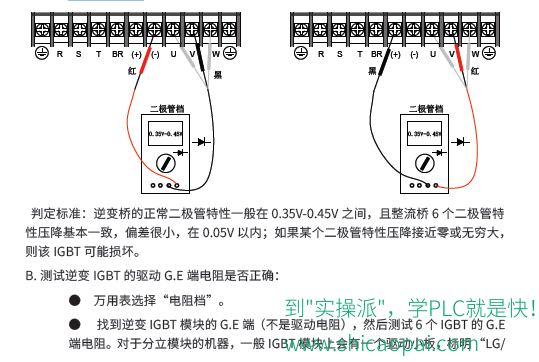

A. 测试逆变IGBT 二极管特性是否完好：
● 红表笔接负母排（-），黑表笔依次接 U、V、W 端子，测试逆变 IGBT 下桥
二极管特性。

● 黑表笔接正母排（+），红表笔依次接 U、V、W 端子。测试逆变 IGBT 上桥
二极管特性。
