【实操派】起重变频如何设置开关闸逻辑？

一般起重设备的提升机构都有制动器（抱闸），制动器一般是常闭式的，制动器失电状态时，制动器闭合机构停止转动。

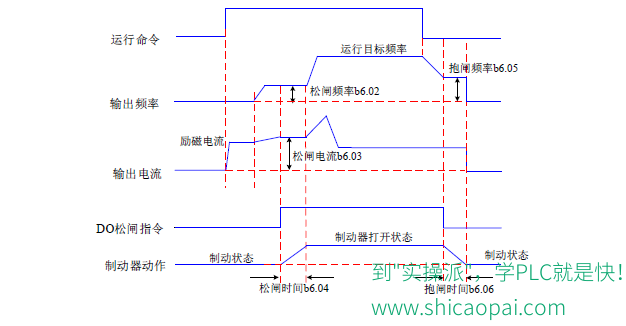

开闸逻辑：汇川变频控制的机构上，制动器控制逻辑一般由变频器内置，开闸条件有：1. 有运行命令 2. 运行频率高于松闸频率（b6.02）3. 输出电流高于松闸电流（b6.03）. 这3个都是必要条件，只有3 个条件都满足情况下控制抱闸的继电器才会闭合，然后制动器得电开闸，变频器输出维持在松闸频率（b6.02），时间为松闸时间（b6.04），然后根据加速时间（b4.00）加速到当前档位速度。

关闸逻辑：操作手柄归零，变频器输出频率由当前频率按照减速时间（b4.01）降至抱闸频率（b6.05），控制抱闸的继电器断电，制动器断电抱闸，同时变频器维持抱闸频率（b4.05）运行，时间为松闸时间（b6.06），然后变频器停止运行。
