【实操派】起重变频器如何监视输入输出端子信号

汇川起重变频器CAN300、CS700、CS710、CS200、CS290 均有输入输出端子监控功能，输入监控为U0.10，输出监控为U0.11。

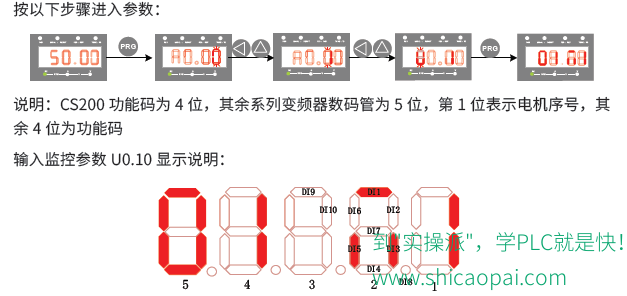

数码管位数从左到右位数依次递减，通过2 种方式观测输入端子信号：
方法1：只看第5、4、1 位数码管：第5 位和第4 位数码管共同组成10 进制数字，
01~10 分别对应DI1~DI10，通过键可在DI1~DI10 之间依次切换，第1 位数码管为
对应DI 状态，1 对应有效，0 对应无效。如图所示，第5、第4 位数码管显示为01，第
1 为数码管显示为1，说明DI1 有效
方法2：只看第3，2 位显示，该方法的优点是不用切换就可看到全部输入的状态，如图
所示，每段数码管对应一个输入，高亮为有效，不亮为无效，如图所示第3、第2 位数
码管有代表DI1、DI3、DI5 的数码管亮，说明DI1、DI3、DI5 有效。

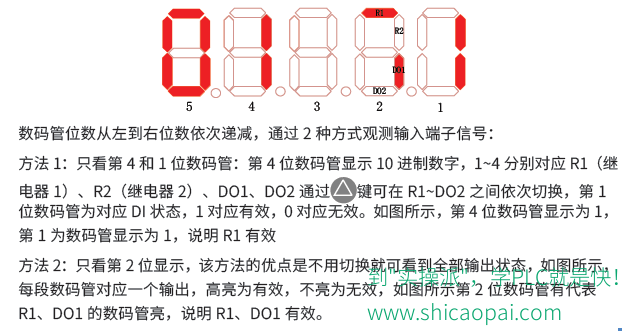

输出监控参数U0.11 显示说明：
