【实操派】起重专用CS710如何设置多段速？

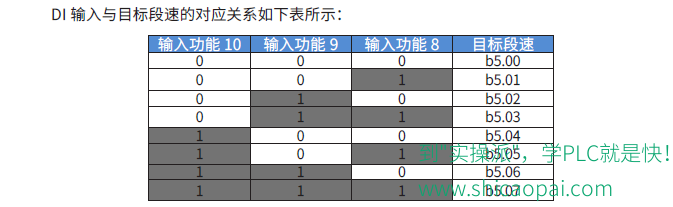

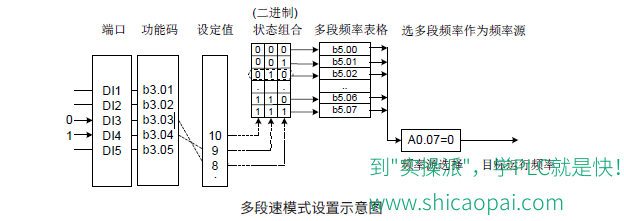

对于仅使用若干个频率值，不需要连续调整变频器给定频率的应用场合，一般使用多段速控制。CS710 最多可设定 8 段给定频率，最多可通过3 个DI 输入功能的组合来选择。将DI 输入端口对应的b3 组功能码分别设置为8、9、10 的功能值，即指定成了多段频率指令输入端口，设置b5.00~b5.07 为目标频率。将“频率源选择”指定为多段频率给定方式，如下图所示：





例：通过DI3~DI5 控制变频器按5.00Hz、20 Hz、25 Hz、30 Hz、35 Hz、40 Hz、45
Hz、50 Hz 运行设置步骤如下：
第1 步：确定控制多段速DI 口分别为DI3、DI4、DI5，分别设b3.03=8、b3.04=9、b3.05=10
第2 步：设置b5.00=5.00、b5.01=20.00、b5.02=25.00、b5.03=30.00、b5.04=35.00、b5.05=40.00、b5.06=45.00、b5.07=50.00
第3 步：设置A0.07=0

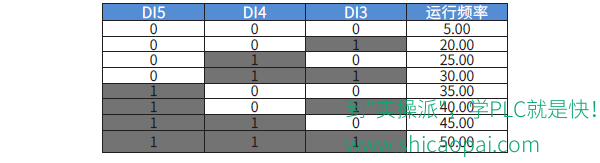

DI3、DI4、DI5 输入与目标段速的匹配关系如下表所示：
